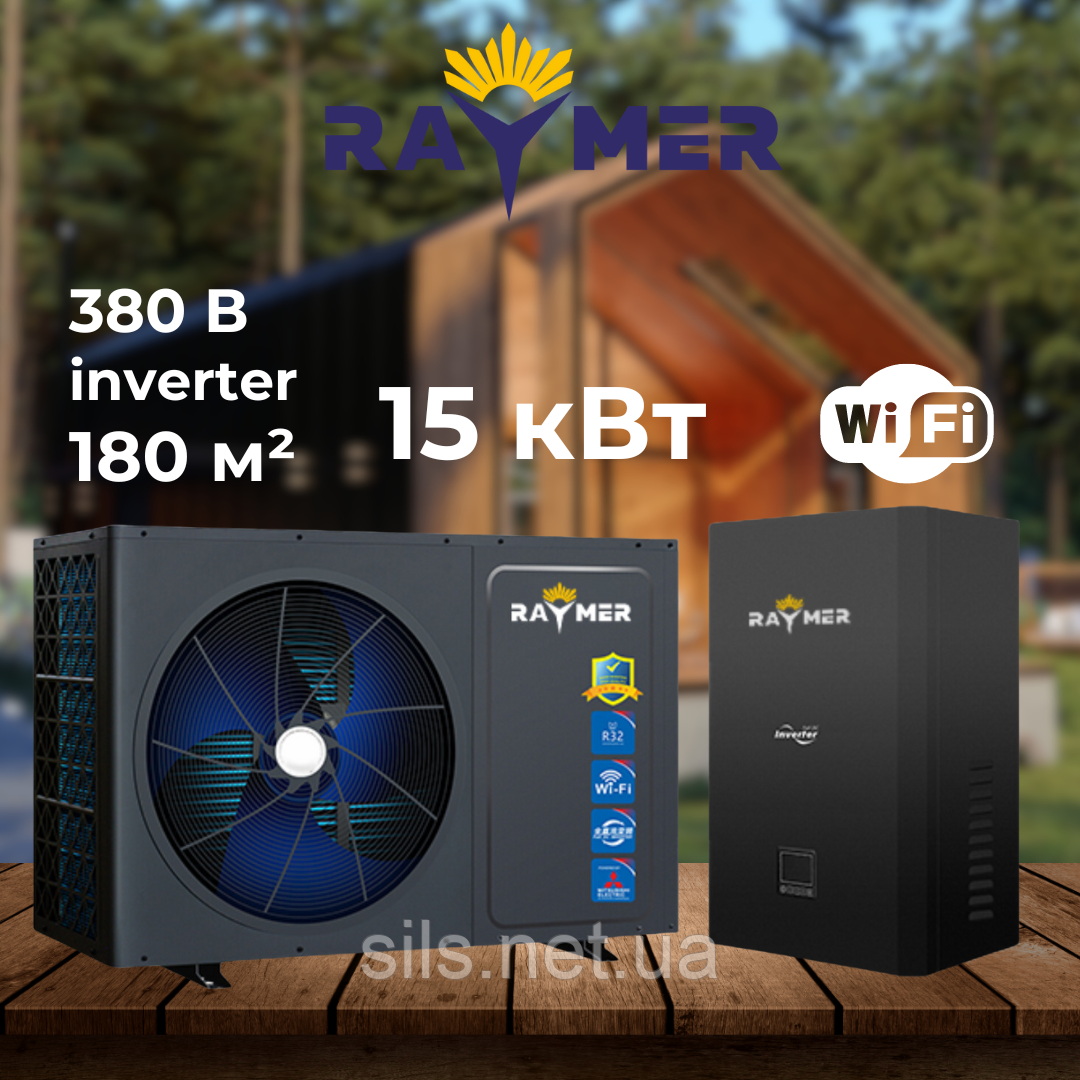

Тепловий насос повітря-вода Raymer RAY-15DS2-EVI на 15 кВт, інвертор до -30 °C, спліт-система до 180 кв.м. 380V
- Готово до відправки
- Код: RAY-15DS2-EVI-380
235 200 ₴
184 800 ₴
Безкоштовна доставка
Тільки на теплові насоси Raymer RAY!
Тепловий насос Raymer RAY-15DS2-EVI 380 В має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 180 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Устаткування відрізняється високою надійністю і тривалим терміном служби, забезпечуючи стабільну і безперебійну роботу протягом багатьох років. Спліт-система, що розділяє насос і внутрішній блок, забезпечує гнучкість розміщення обладнання та естетичний зовнішній вигляд, що гармонійно вписується в інтер’єр приміщення.
Новий дизайн в чорному кольорі, як результат новітніії розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.
Особливості теплового насоса Raymer RAY-15DS2-EVI:
1. Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними системами (газовим або електрокотлом). Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.
2. Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насоса. Використання фреону R410a робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає в боротьбі зі зміною клімату та робить насос стійкішим до екологічних викликів.
Основні характеристики R-410A
Хімічний склад: R-410A є сумішшю двох гідрофторвуглеців (ГФВ) – дифторметану (R-32) і пентафторметану (R-125) в приблизно рівних пропорціях.
Термодинамічні властивості: R-410A має високий тиск насичення і високу теплопродуктивність, що робить його ефективним для використання в системах кондиціонування повітря.
Реверсивні установки: Ідеально підходить для систем, що можуть працювати в режимах охолодження та обігріву.
Низька токсичність: R-410A має низьку токсичність, що робить його безпечним для використання в побутових умовах.
Стабільність: Суміш є хімічно стабільною, що підвищує надійність і довговічність обладнання.
3. Безшумна робота і комфорт:
- Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
4. Інверторна технологія
Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.
5. Технологія EVI
Технологія EVI (Enhanced Vapor Injection) дає тепловому насосу можливість працювати навіть в умовах низьких температур, до -30 °C. Це розширює сферу застосування насоса, роблячи його придатним для різних кліматичних зон.
6. Вбудований Wi-Fi модуль
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
7. Абсолютно новий дизайн
Тепловий насос Raymer RAY-15DS2-EVI 15 кВт спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насосу гармонійно вписується в естетичний вид фасаду та інтер’єру будинку.
Чому ми обрали саме чорний колір в новому дизайні?
Сучасний естетичний вигляд
Чорний колір надає продуктам стильного та сучасного вигляду, який легко вписується в різні інтер’єри. Він асоціюється з преміум-класом та високою якістю.
Практичність
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Теплові властивості
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Тренди та споживчі вподобання
Споживачі часто обирають техніку, яка відповідає їхньому стилю життя та дизайну інтер’єру, і чорний колір часто вважається універсальним та елегантним.
Відображення якості та довговічності
Чорний колір асоціюється з довговічністю та міцністю. Це підкреслює надійність і тривалий термін служби теплових насосів, що важливо для споживачів при виборі подібної техніки.
Новий вдосконалений контроллер з розширеними функціями
Контролер CCHW004 інверторного теплового насоса Raymer RAY-15DS2-EVI забезпечує точний контроль температури та ефективне управління тепловим насосом, що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Можливості та функції удосконаленого контроллера CCHW004:
Вимірювання температури та тиску:
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника і конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
Обробка даних та прийняття рішень:
Контролер аналізує отримані дані для визначення поточного стану системи. На основі цих даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримки заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Функції захисту та безпеки:
Система контролює роботу теплового насоса на предмет можливих аварійних ситуацій. При виникненні таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Інтелектуальне управління та пам’ять:
Контролер оснащений функцією пам’яті, яка дозволяє зберігати налаштування та параметри навіть у випадку відключення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Інтерфейс користувача:
Для зручності користувача контролер оснащений кольоровим сенсорним TFT дисплеєм, через який можна здійснювати налаштування і контроль роботи теплового насоса. На дисплеї відображаються всі ключові параметри системи, а також повідомлення про поточний стан і можливі несправності.
Управління компонентами системи:
Контролер керує роботою водяного насоса, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Огляд технології EVI (Enhanced Vapor Injection) в тепловому насосі Raymer RAY-15DS2-EVI
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-15DS2-EVI – це вдосконалена функція, яка підвищує ефективність і продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює завдяки впорскуванню додаткової пари в процес стиснення, що дає змогу тепловому насосу підтримувати вищий рівень ефективності навіть під час роботи в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря ККД, як правило, знижується. Однак у разі використання технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскуванню додаткової пари. Також перегрів холодоагенту перед впорскуванням холодоагенту в компресор підвищує тиск і температуру на виході з компресора (що підвищує температуру рідини, яка виходить з конденсатора). У результаті підвищується теплова потужність і ефективність, що робить тепловий насос більш придатним для роботи в зимових умовах.
До основних переваг технології EVI належать:
- Розширений робочий діапазон: EVI дає змогу тепловому насосу ефективно працювати за нижчих температур, що розширює діапазон його застосування і робить його придатним для використання в більш холодному кліматі.
- Покращені теплові характеристики: Технологія підвищує теплову потужність насоса, забезпечуючи надійну та стабільну роботу навіть у неоптимальних умовах.
- Енергоефективність: Оптимізуючи цикл холодоагенту, технологія EVI сприяє підвищенню енергоефективності та зниженню загального енергоспоживання.
- Краща здатність до розморожування: Впорскування пари допомагає запобігти утворенню інею на зовнішньому теплообміннику, покращуючи здатність теплового насоса до розморожування.
Отже, технологія EVI є найважливішою особливістю теплового насоса Raymer RAY, роблячи його універсальнішим і ефективнішим рішенням для забезпечення опалення в різних погодних умовах, особливо в холодну пору року.
Використання компресору Panasonic
Теплові насоси Raymer RAY-15DS2-EVI використовують інверторні компресори постійного струму Panasonic. Ці компресори є компресорами зі змінною швидкістю, що живляться від інверторів постійного струму. Швидкість модулюється за допомогою зовнішнього частотно-регульованого електроприводу – для керування швидкістю компресора. Швидкість потоку холодоагенту модулюється за допомогою зміни швидкості компресора. Коефіцієнт зниження залежить від конфігурації системи та виробника. Він модулюється від 15 або 25% до 100% при повній потужності. Це означає, що тепловий насос, який працює з інверторним компресором постійного струму, може легко регулювати свою продуктивність відповідно до потреби, просто змінюючи частоту обертання компресора. На відміну від звичайних одно- або двоступеневих компресорів, теплові насоси, оснащені інверторним компресором постійного струму, не вмикаються і не вимикаються, а працюють безперервно на нижчих обертах.
Принцип роботи компресора Panasonic
Рідина з конденсатора розділяється на дві частини. Менша частина рідини розширюється через додатковий розширювальний клапан, а потім направляється (або тече) в протитечійний пластинчастий теплообмінник. Основна частина рідини, що виходить з конденсатора, охолоджується через економайзер, одночасно випаровуючи і перегріваючи масовий потік впорскування. Цей додатковий пластинчастий теплообмінник, який більш широко називають економайзером, діє, таким чином, як додатковий охолоджувач для основного потоку рідини і як випарник для потоку рідини, що впорскується. Перегріта пара потім впорскується в проміжний отвір для впорскування пари в спіральному компресорі.
Додаткове переохолодження збільшує продуктивність випарника за рахунок зниження температури рідини від TLI до TLO, таким чином зменшуючи її ентальпію. Додатковий масовий потік конденсатора збільшує потужність нагріву на ту ж величину.
Ефективність спірального компресора з впорскуванням пари вища, ніж у звичайного одноступеневого спірального компресора з такою ж потужністю, оскільки додаткова потужність досягається при пропорційно меншій потужності. Масовий потік впорскування, що створюється в процесі переохолодження, стискається лише за рахунок вищого міжступеневого тиску, а не за рахунок нижчого тиску всмоктування.
Додатковий ефект переохолодження конфігурації EVI дозволяє тепловому насосу забирати тепло ззовні при більш низьких зовнішніх температурах. Це може пояснити, чому теплові насоси з інвертором постійного струму (без EVI) працюють в діапазоні від -20⁰C до 45⁰C (температура зовнішнього повітря), в той час як теплові насоси з інвертором постійного струму EVI працюють в діапазоні від -30⁰C до 45⁰C (температура зовнішнього повітря).
Вбудований циркуляційний насос Shinhoo
Циркуляційний насос для теплового насоса Raymer від Shinhoo призначений для систем теплових насосів. Він використовується для перенесення теплової енергії з об’єктів з низькою температурою до об’єктів з високою температурою.
Модель Shinhoo GPA H має термінальну коробку (з вбудованою друкованою платою), ізольовану від корпусу двигуна, що робить її ідеальним вибором для систем теплових насосів. Незалежно від сезону (опалювального чи охолоджувального), ваш тепловий насос завжди працюватиме ефективно завдяки надійному насосу.
Переваги:
Легкість встановлення та експлуатації: Насос оснащений модуляцією широтно-імпульсної модуляції (PWM), що дозволяє регулювати його роботу відповідно до ваших потреб, знижуючи рівень шуму та значно збільшуючи відстань зв’язку. Управління здійснюється цифровим низьковольтним сигналом PWM, що дозволяє використовувати насос для різних систем з різними вимогами до потоку.
- Низький рівень шуму та високий комфорт: Рівень шуму: ≤42 дБ(A)
- Низьке споживання енергії: Мінімальне споживання електроенергії становить 3 Вт.
- Екологічний дизайн: Показник ефективності EEI ≤0.21 (Part-3)
- Швидкоз’ємний роз’єм живлення: Забезпечує швидкий запуск і зупинку насоса.
Багатофункціональний захист: Цей насос забезпечений багатофункціональним захистом, включаючи захист від перенапруги та перевантаження по струму, а також захист від низької напруги та низького струму, захист від перегріву, що забезпечує додаткову надійність і безпеку.
Спеціальне покриття теплообмінника Blue Fin
Покриття Blue Fin є високоефективним захисним покриттям, що наноситься на алюмінієві ребра у теплообмінниках теплових насосів Raymer.
Це покриття забезпечує кілька ключових переваг, які підвищують довговічність і ефективність обладнання:
Стійкість до корозії: Покриття Blue Fin забезпечує чудову стійкість до корозії, особливо в суворих умовах, таких як прибережні райони або промислові зони, де присутні солі та інші корозійні речовини. Це допомагає продовжити термін служби теплообмінників, захищаючи їх від іржі та руйнування.
Запобігання проникненню вологи: Завдяки запобіганню проникненню вологи, покриття Blue Fin знижує ризик пошкодження, спричиненого краплями води, що може призвести до корозії та інших проблем у котушках і ребрах.
Стійкість до ударів: Покриття надає гнучкість і стійкість до ударів, роблячи ребра більш довговічними проти фізичних пошкоджень під час експлуатації та обслуговування.
Захист від пилу та сміття: Покриття Blue Fin запобігає накопиченню пилу та сміття на ребрах, що може перешкоджати повітряному потоку та знижувати ефективність теплообмінника. Це полегшує обслуговування та забезпечує стабільну роботу.
Підвищення ефективності: Завдяки підтримці чистих та некорозійних ребер, покриття допомагає зберегти ефективність теплообмінника, забезпечуючи оптимальну теплову продуктивність протягом усього терміну служби.
Загалом, покриття Blue Fin є важливою особливістю для теплообмінників, що використовуються у складних умовах, надаючи захист, який підвищує довговічність, ефективність та легкість обслуговування.
Режими роботи насосу Raymer RAY-15DS2-EVI
Режим обігріву:У режимі обігріву вентилятори зовнішнього блоку насоса працюють із регульованою швидкістю.
Насос використовує теплообмінник повітря-холодоагент, розташований у задній частині агрегата, як випарник. Цей компонент відіграє ключову роль у процесі обігріву.
Під час роботи насос залучає зовнішнє повітря через цей теплообмінник. Низькотемпературне повітря збагачується теплом, що витягується з холодоагенту, і стає теплішим.
Теплообмінник передає це нагріте повітря всередину будівлі, де воно використовується для обігріву приміщення.
Охолоджене повітря після проходження через теплообмінник викидається назовні через решітки вентиляторів, які розташовані в передній частині насоса.
Режим Охолодження:У режимі охолодження, теплообмінник повітря-холодоагент працює як конденсатор.
Гарячий газ, що циркулює в системі, передає своє тепло холодоагенту, який своєю чергою передає це тепло зовнішньому повітрю через теплообмінник.
Прохолодне повітря, після охолодження холодоагентом, надходить у приміщення й охолоджує його.
Гаряче повітря після передачі тепла повітрю назовні викидається через передні решітки вентиляторів.
Цей процес дає змогу ефективно регулювати температуру всередині приміщення залежно від режиму роботи теплового насоса Raymer. Крім того, важливо врахувати, що під час роботи в холодних умовах, коли існує ризик замерзання, можна використовувати антифриз для запобігання пошкодженню системи за низьких температур.
Розміри зовнішнього блоку
Тепловий насос повітря-вода Raymer RAY-15DS2-EVI 380V 15 кВт, спліт-система, являє собою передове рішення для обігріву будинків. Його економічність, екологічна чистота, інверторна технологія, технологія EVI, а також висока надійність і довговічність роблять його привабливим вибором для тих, хто прагне до ефективного і стійкого опалення.
Основні | |
---|---|
Виробник | Raymer |
Країна виробник | Китай |
Тип теплового насоса | Повітря - вода |
Теплова потужність | 15 кВт |
Потужність охолодження | 12 кВт |
Електрична потужність | 3.65 кВт |
Коефіцієнт перетворення | 4.82 |
Використовуваний холодоагент | R410a |
Режим роботи | Нагрівання/охолодження |
Максимальна температура подачі теплоносія | 60 °С |
Мінімальна температура навколишнього середовища | -30 град. |
Максимальна температура навколишнього середовища | 43 град. |
Рівень шуму | 60 дБ |
Струм | 16 А |
Напруга | 380 В |
Площа обігріву | 180 кв.м |
Термін окупності | 3 років |
Гарантійний термін | 60 міс |
Додаткові характеристики і комплектація | |
Циркуляційний насос | Shinhoo Master H 25-9 |
Чотириходовий клапан | Sanhua |
Контрольер | CCHW004 із сенсорним екраном |
Покриття теплообмінника | Blue Fin |
Двигун вентилятора | Двигун постійного струму зі змінною швидкістю зі змінною швидкістю |
Компресор | Panasonic Rotary EVI DC inverter |
Рівень захисту | IPX4 |
Габаритні розміри зовнішнього блоку | |
Ширина, мм | 457 |
Довжина (мм) | 1165 |
Висота (мм) | 765 |
