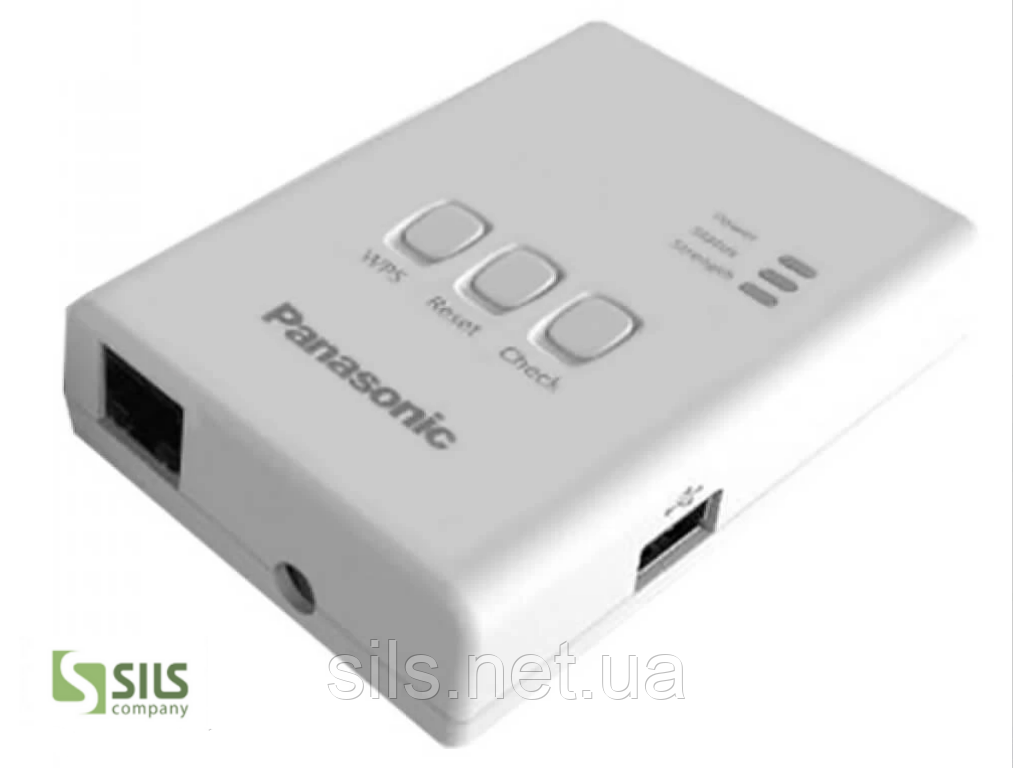

WI Fi Інтерфейс Panasonic CZ-TAW1. Перехідник, wi-fi модуль для теплового насоса для дистанційного керування.

BMS-інтерфейс Panasonic CZ-TAW1 — компактне, додаткове обладнання для керування теплових насосів серії Aquarea від Panasonic модифікації Н. Це модуль, який відрізняється від відомого термостата, оскільки дозволяє регулювати роботу опалювальної системи через смартфон, планшет, комп'ютер або через провідну мережу. Вага 0.08 кг.

BMS-інтерфейс Panasonic CZ-TAW1:

• Система CZ-TAW1 від Panasonic сумісна з такими типами насосів, як Н та J.
• У поєднанні із системою Aquarea Smart Cloud дозволяє керувати тепловим насосом на відстані тисяч кілометрів.
• Ним можна регулювати потужність обігріву, охолодження, а також подачу гарячої води (додатково підключивши бак непрямого нагріву), відстежувати використання електроенергії, дізнаватися про помилки в роботі і т.п.
• Користуватися інтерфейсом просто та інтуїтивно зрозуміло.
• Кріпиться такий BMS-інтерфейс до внутрішнього блоку гідромодуля.

Мережевий адаптер
Модель CZ-TAW1

Aquarea Smart
Cloud для
користувачів

Aquarea Service
Cloud для
інсталяторів
Переглянути Демо-версію

• Перед встановленням уважно прочитайте наступні «ЗАХОДИ БЕЗПЕКИ».
• Електричні роботи повинен встановлювати кваліфікований електрик. Обов’язково
використовуйте правильний номінальний параметр і головну схему для встановленої
моделі.
• Необхідно дотримуватися наведених тут застережень, оскільки вони стосуються
безпеки. Значення кожного використаного позначення наведене нижче.
Неправильний монтаж через ігнорування інструкції заподіє шкоду
Будь ласка, залиште цей посібник зі встановлення разом із пристроєм після
встановлення.

УВАГА Ця індикація вказує на можливість травмування або пошкодження майна.
Символ на білому тлі позначає елемент, який ЗАБОРОНЕНО
робити.
Символ із темним фоном позначає пункт, який необхідно виконати.

Дякуємо за придбання продукту Panasonic.
Перед використанням продукту уважно прочитайте ці інструкції та збережіть цей посібник для
використання в майбутньому.

Інструкція з експлуатації
Мережевий адаптер
Модель CZ-TAW1

Мережа адаптер CZ-TAW1

Маршрутизатор

Інтернет

– Це може призвести до ураження електричним струмом.
– Це може призвести до ураження електричним струмом або
займання.
– Це може призвести до ураження електричним струмом або
займання.
Будь-який ремонт вимагайте від місця придбання або монтажника.

CN-CNT
кабель
Ethernet (дротовий) або
Бездротова локальна мережа – Інакше це може спричинити дим, займання, ураження електричним струмом або опіки. Приклади проблем і несправностей – Відчувається запах гару – Всередину потрапила вода або сторонній предмет – Негайно вимагайте ремонту в місці придбання або
установнику.
Зверніться по запит на установку до місця придбання або установника.
– Інакше це може призвести до ураження електричним струмом або
займання.

Перед встановленням адаптера
Panasonic AQUAREA Smart Cloud. Panasonic AQUAREA Smart Cloud
недоступний за допомогою будь-якого іншого адаптера.
• Не прикріплюйте адаптер до металу, оскільки це негативно вплине на бездротову
роботу. Використовуйте дротове підключення, якщо у вас немає альтернативи.
• Ми рекомендуємо використовувати Google Chrome як Інтернет-браузер.
• Google Chrome є зареєстрованою торговою маркою Google Inc.

Перед встановленням CZ-TAW1, перегляньте відео на
сайті "YouTube"

Переглянути

Ви можете встановити підключення до Інтернету в режимі Ethernet (дротовий)
або в бездротовому режимі (бездротовий).

1.Світиться світлодіод живлення.
2.Колір світлодіода стану вказує на режим підключення.

1 Світлодіод живлення Вказує на те, що на адаптер подається

живлення.

2 Світлодіод стану Вказує на стан адаптера.

3 Світлодіод зв’язку Вказує на стан зв’язку адаптера.
4 Перемикач WPS Вмикає WPS.
5 Перемикач реєстрації/скидання Дозволяє реєстрацію користувача та скидання.
6 Перевірте перемикач Перевірте стан зв’язку адаптера. Перемикання між режимами Ethernet і
бездротового зв’язку щоразу, коли її
натискають і утримують протягом 10 секунд.

2
3 Світлодіодний індикатор стану та світлодіод зв’язку світяться, коли зв’язок встановлено.
* Див. Усунення несправностей (стор. 7), «Якщо не вдається
підключитися в бездротовому режимі» або «Якщо не вдається
підключитися в режимі Ethernet», якщо не вдається підключитися до
мережі.

4

Світлодіодний індикатор стану: зелений (режим Ethernet)
Світлодіодний індикатор стану: синій (бездротовий режим)

При підключенні в режимі Ethernet (дротове)
Переконайтеся, що світлодіодний індикатор стану зелений, щоб
підтвердити, що Режим Ethernet увімкнено.
Режим Ethernet увімкнено.
Якщо режим Ethernet не ввімкнено, натисніть і утримуйте перемикач
Check протягом 10 секунд, щоб перейти в режим Ethernet.
З’єднайте маршрутизатор і адаптер за допомогою кабелю LAN.
Світлодіодний індикатор зв’язку світиться, вказуючи, що з’єднання
встановлено. Використовуйте екранований кабель локальної мережі.
При підключенні в бездротовому режимі (бездротовий)
Перевірте, чи світлодіодний індикатор стану синій
Якщо бездротовий режим не ввімкнено, натисніть і утримуйте
перемикач
Check протягом 10 секунд, щоб щоб перейти в безротовий режим.WPS
Увімкніть WPS на роутері. Натисніть перемикач WPS на адаптері.
