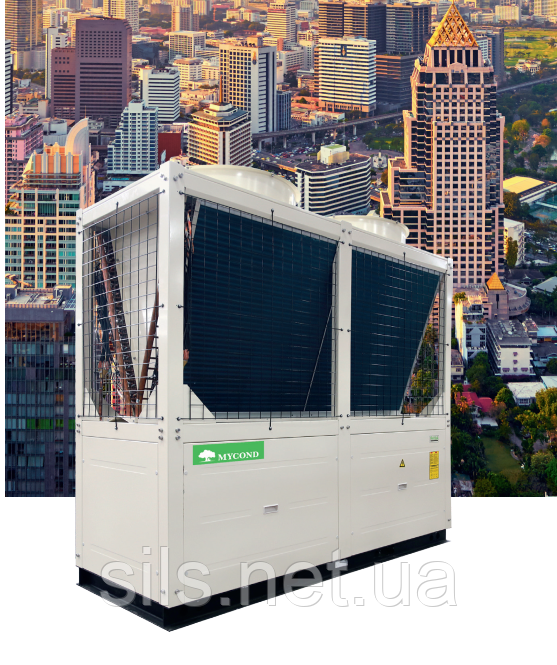

МОДУЛЬНИЙ ТЕПЛОВИЙ НАСОС СЕРІЇ STANDARD MCU-YH

МОДУЛЬНИЙ ТЕПЛОВИЙ НАСОС СЕРІЇ STANDARD MCU-YH Відкрийте для себе найефективніше обладнання, яке здатне забезпечити опалення, а також кондиціонування та гарячу воду практично будьяких приміщень: від невеликих офісів до великих комерційних об’єктів.

Покоління модульних теплових насосів типу «повітря/вода» серії STANDARD MCU-YH значно вдосконалене з точки зору технології керування і має мікропроцесорну архітектуру. Завдяки цьому воно забезпечує ширший діапазон роботи обладнання в режимах охолодження та нагрівання та більшу адаптивність до сучасних вимог комфорту. Паралельно можна під’єднати максимум 16 теплових насосів, таким чином створивши комбіновану систему потужністю від 60 кВт до 2080 кВт.

ВИСОКА ЕФЕКТИВНІСТЬ, ЕНЕРГОЗБЕРІГАННЯ ТА ЗАХИСТ ДОВКІЛЛЯ

У тепловому насосі використовується екологічний холодоагент R410A. Він не містить хлору, стабільний, нетоксичний і не руйнує озоновий шар (нульовий озонуючий потенціал). Він безпечний для довкілля. Цей холодоагент забезпечує ефективний теплообмін – це збільшує продуктивність модульного теплового насоса і знижує споживання енергії.

МОДУЛЬНІСТЬ

Унікальність серії полягає в її модульності, з можливістю об’єднання 16 модулів (165YH плюс до 8 модулів) в одній системі. Ця функція дозволяє отримати потужність понад 1 МВт при кількості ступенів потужності, що дорівнює кількості компресорів. На 16-модульних чиллерах (моделі з 2 компресорами) 32 ступені потужності. Управління всією системою здійснюється з одного пульта дистанційного керування, який підключений до головного модуля, всі інші є підлеглими. Виходить так званий моноблочний тепловий насос з кількістю модулів n.

МОДУЛЬНИЙ ТЕПЛОВИЙ НАСОС СЕРІЇ STANDARD MCU-YH Відкрийте для себе найефективніше обладнання, яке здатне забезпечити опалення, а також кондиціонування та гарячу воду практично будьяких приміщень: від невеликих офісів до великих комерційних об’єктів.

Покоління модульних теплових насосів типу «повітря/вода» серії STANDARD MCU-YH значно вдосконалене з точки зору технології керування і має мікропроцесорну архітектуру. Завдяки цьому воно забезпечує ширший діапазон роботи обладнання в режимах охолодження та нагрівання та більшу адаптивність до сучасних вимог комфорту. Паралельно можна під’єднати максимум 16 теплових насосів, таким чином створивши комбіновану систему потужністю від 60 кВт до 2080 кВт.

ВИСОКА ЕФЕКТИВНІСТЬ, ЕНЕРГОЗБЕРІГАННЯ ТА ЗАХИСТ ДОВКІЛЛЯ

У тепловому насосі використовується екологічний холодоагент R410A. Він не містить хлору, стабільний, нетоксичний і не руйнує озоновий шар (нульовий озонуючий потенціал). Він безпечний для довкілля. Цей холодоагент забезпечує ефективний теплообмін – це збільшує продуктивність модульного теплового насоса і знижує споживання енергії.

МОДУЛЬНІСТЬ

Унікальність серії полягає в її модульності, з можливістю об’єднання 16 модулів (165YH плюс до 8 модулів) в одній системі. Ця функція дозволяє отримати потужність понад 1 МВт при кількості ступенів потужності, що дорівнює кількості компресорів. На 16-модульних чиллерах (моделі з 2 компресорами) 32 ступені потужності. Управління всією системою здійснюється з одного пульта дистанційного керування, який підключений до головного модуля, всі інші є підлеглими. Виходить так званий моноблочний тепловий насос з кількістю модулів n.

ТЕПЛОВИЙ НАСОС

Будь-який окремий тепловий насос може працювати у якості ведучого насоса: для цього його потрібно один раз під’єднати до провідного контролера. Ця особливість є рішенням проблеми, коли вся система не здатна належним чином працювати у випадку несправності ведучого теплового насоса.

ЕФЕКТИВНІ ВЕНТИЛЯТОРИ

Металеві лопаті вентиляторів з пилкоподібними крайками забезпечують більшу витрату повітря та високу міцність, і водночас – низький рівень шуму. Вентиляторні двигуни класу IP54 гарантують безпечну та надійну роботу навіть за суворих погодних умов.

РОЗУМНА ТЕХНОЛОГІЯ ВІДТАВАННЯ

Блок керування визначає поточний ступінь замерзання, аналізуючи швидкість потоку повітря, падіння температури та тиск холодоагенту в зовнішньому теплообміннику. У разі використання першого методу режим відтавання працює періодично, вмикаючись і вимикаючись за таймером. У другому методі використовується інший принцип: увімкнення режиму відтавання узгоджується з датчиком, розташованим ззовні теплообмінника.

ПРОСТЕ ОБСЛУГОВУВАННЯ

Вимкнення одного з модулів не зупиняє всю систему. Це дозволяє в будь-який момент відправити один із модулів на ремонт, діагностику/обслуговування та замінити його, не залишаючи приміщення без холоду чи тепла.

МОДУЛЬНІ ТЕПЛОВІ НАСОСИ, СЕРІЯ MCU

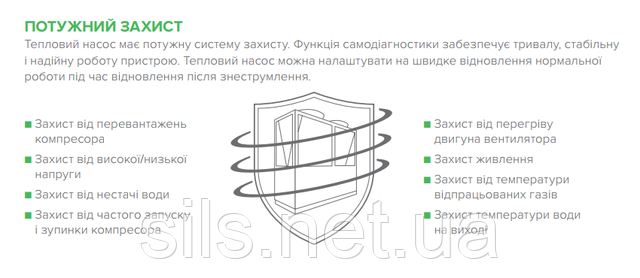

ПОТУЖНИЙ ЗАХИСТ

Тепловий насос має потужну систему захисту. Функція самодіагностики забезпечує тривалу, стабільну і надійну роботу пристрою. Тепловий насос можна налаштувати на швидке відновлення нормальної роботи під час відновлення після знеструмлення.

СИСТЕМА УПРАВЛІННЯ

Тепловий насос оснащений мікропроцесорною системою управління третього покоління та сучасним пультом дистанційного керування. Система управління оснащена USB-портами для простого обслуговування та оновлення програми керування. В тепловий насос вбудована модульна система управління.

MODBUS

Плата ModBus стандартно входить до складу теплового насоса. Для зручності керування та аналізу системи тепловий насос можна підключити до системи керування та керувати ним через комп’ютер. Тепловий насос також можна підключити до існуючої системи.

ВИСОКОТОЧНИЙ ЕЛЕКТРОННИЙ РОЗШИРЮВАЛЬНИЙ КЛАПАН

Тепловий насос оснащений електронним розширювальним клапаном з робочим діапазоном 480 кроків для точного контролю потоку холодоагенту. Запатентована технологія управління дозволяє швидко і точно регулювати рівень холодоагенту в системі в залежності від зміни навантаження, тим самим значно підвищуючи енергоефективність установки.

Технологія розширювального клапана

Кожухотрубний водяний теплообмінник

V-ПОДІБНИЙ КОНДЕНСАТОР

Особлива V-подібна конструкція забезпечує більший потік повітря. Металеві лопаті вентилятора і решітки призначені для захисту від атмосферного впливу. Використання зворотного клапана в контурі холодоагенту в нижній частині теплообмінника запобігає циркуляції низькотемпературного холодоагенту в режимі опалення та забезпечує циркуляцію високотемпературного холодоагенту в режимі розморожування. Ця технологія запобігає утворенню льоду і обмерзання теплообмінника.

ТЕПЛООБМІННИК КОЖУХОТРУБНОГО ТИПУ

Тепловий насос оснащений ефективним кожухтрубним водяним теплообмінником з трубками. На внутрішній поверхні трубок є канавки, а також гвинтова перегородка для кращого теплообміну. У порівнянні з пластинчастим теплообмінником цей теплообмінник має більш широкі канали для потоку рідини, що знижує гідравлічний опір і запобігає засміченню труб. Це робить кожухотрубний теплообмінник менш вимогливим до якості води та більш стійким до замерзання.

Крім того, між нижньою частиною цокольного теплообмінника і піддоном є вільний простір, що не перешкоджає стоку води після розморожування. Це покращує дренаж і запобігає накопиченню та замерзанню води.

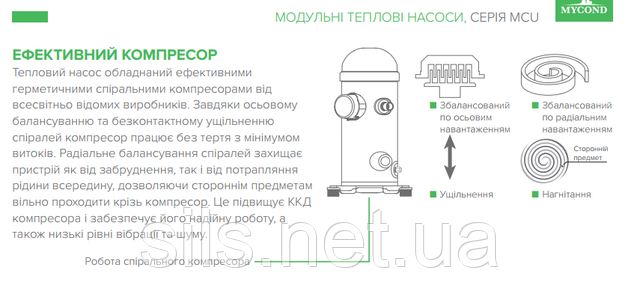

ЕФЕКТИВНИЙ КОМПРЕСОР

Тепловий насос обладнаний ефективними герметичними спіральними компресорами від всесвітньо відомих виробників. Завдяки осьовому балансуванню та безконтактному ущільненню спіралей компресор працює без тертя з мінімумом витоків. Радіальне балансування спіралей захищає пристрій як від забруднення, так і від потрапляння рідини всередину, дозволяючи стороннім предметам вільно проходити крізь компресор. Це підвищує ККД компресора і забезпечує його надійну роботу, а також низькі рівні вібрації та шуму.
