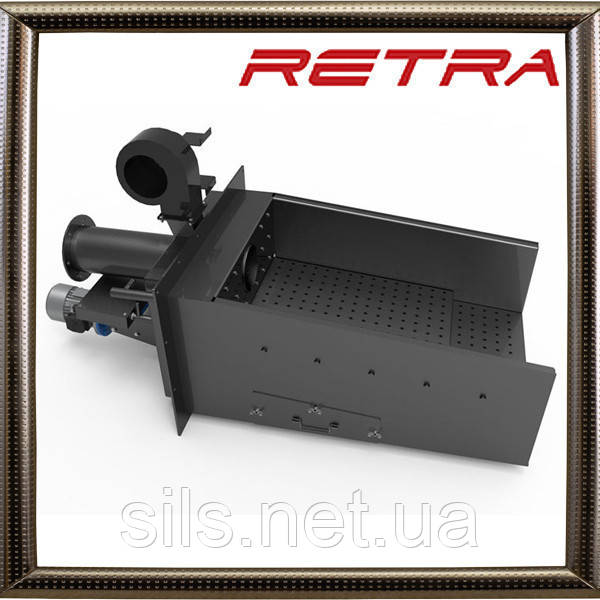

Насадка пальник самоочисна РЕТРА 1000 кВт (НГС-1000)

Насадка пальник самоочисна РЕТРА 1000 кВт (НГС-1000)

Наша перша інновація — унікальна самоочисна пальника Совкового типу, яка працює в єдиному комплексі з котлом і поживним бункером, з'єднаних гвинтовим шнеком. Пристрій має корпус із водяним охолодженням і рухому платформу, рухається за напрямним за допомогою ексцентрика та мотор-редуктора, а також дає можливість рівномірного розподілу палива по всій площині пальника та повного його згоряння. Корпус пальника також містить форсунки для подавання повітря від вентилятора. Система має тривалий термін експлуатації та встановлюється на котли Ретра 4М 900-1000 кВт (доступні моделі для котлів потужністю до 3 МВт) і може застосовуватися для широкого спектра палива дрібної фракції, оскільки є невибагливим до його якості, сорту та вологості.

Пальник призначений для економного й безпечного спалювання пелет, тирси, тріски та дрібного вугілля.

Пальник виготовлений як "совка", який встановлюється на днищі топки котла. Основною складовою пальника є корпус із водяним охолодженням, передня частина якого г-подібної форми (нерухомий піддон) з'єднується з бічними частинами пальника та утворює між собою замкнутий водний простір. У нерухомому піддоні розташовані форсунки для подавання первинного повітря в зону горіння.

Рухомою частиною пальника є рухомий піддон, який рухається напрямними, розташованими в корпусі та самому піддоні. Хід піддона становить 70-80 мм, що дає можливість рівномірного розподілу палива по всій площині пальника. Рухливий піддон також містить форсунки для подавання первинного повітря.

Водоохолодження рухомого піддона з корпусом здійснюється за допомогою термостійких рукавів, які з'єднують крайні напрямні штоки рухомого піддона з патрубками пальника, що подається і зворотно. Водяний контур пальника пов'язаний із водяним контуром котла за допомогою насоса.

Первинне та вторинне повітря подається в пальник по форсунках із повітряної камери. На повітряній камері встановлений патрубок для під'єднання вентилятора.

Поступальний рух рухомого піддона здійснюється за допомогою ексцентрика, встановленого в напрямну каретку, яка жорстко з'єднана з напрямними штоками піддона.

Обертальний рух ексцентрика здійснює черв'ячний мотор-редуктор, закріплений на рамі приводу. Подавання палива в пальник здійснюється через шнекову трубу, розташовану в корпусі пальника.

Роботою приводу рухомої каретки та роботою вентилятора керує електронний блок автоматики.

1. піддон нерухомий;
2. бічна ліва частина корпусу;
3. бічна права частина корпусу;
4. форсунки первинного повітря;
5. рухливий піддон;
6. термостійкий рукав
7. напрямний шток;
8. патрубок подавання;
9. зворотна патрубок;
10. форсунки вторинного повітря;
11. повітряна камера;
12. патрубок під'єднання вентилятора;
13. вентилятор;
14. ексцентрик;
15. каретка ексцентрика;
16. мотор редуктор;
17. труба шнека;
18. форсунка третинного повітря;
19. Короб повітряний під форсунки;
20. шибер регулювання подавання третинного повітря.

Параметри та розміри пальника

До комплекту постачання пальника НПC входить:
