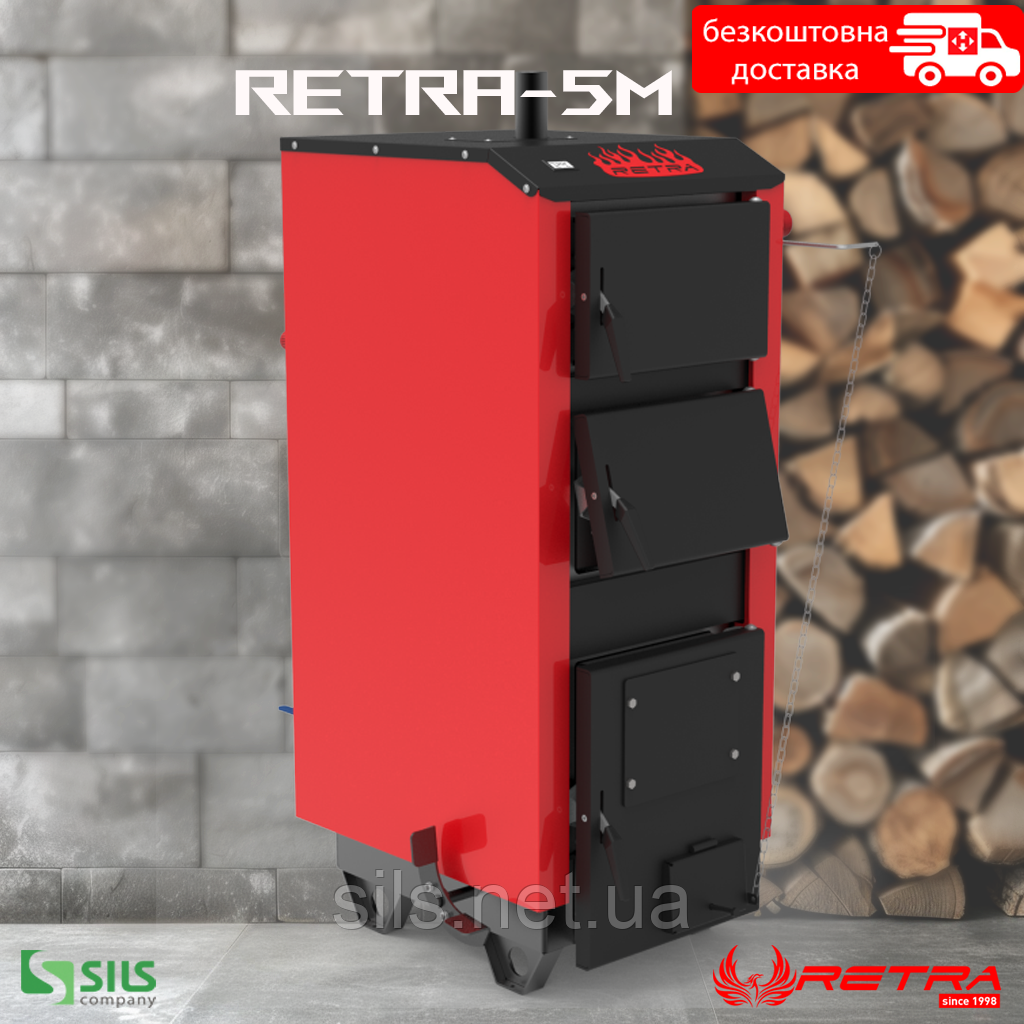

Твердопаливний котел опалення РЕТРА-5М 20 кВт

Котли призначені для роботи в системах центрального водного опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія житлових будинків, дач, виробничих і складських приміщень, торгових об'єктів, будівель соціального та адміністративного призначення.

Опціонально котли пристосовані до монтажу вентилятора та блока керування (контролера), який контролює процес горіння й роботу насосів центрального опалення (модель Ретра-5М PLUS). Котли моделі Ретра-5М працюють із механічним регулятором тяги та не потребують електроживлення.

Переваги котлів модельного ряду «Ретра-5М»:

• Конструкція котла дає змогу спалювати різні види палива (кут, брикети, дерево, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що неабияк подовжує термін експлуатації котла.
• Котел пристосований до експлуатації як із механічним регулятором тяги, так і системою електронного керування й подаванням повітря, який регулює процес спалювання.
• Гарантія — 3 роки!

СТРОННЯ КОТЛА

Сталевий теплообмінник (1) складається з двох частин, у нижній частині міститься камера згоряння (2), у верхній розташовані прямі горизонтальні перегородки (3) (конвекторні камери), які утворюють конвективні канали теплообмінника. Прямі горизонтальні перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку». Процес горіння відбувається в камері згоряння на водоохолоджуваних колосникових решітках (22), під колосниковими решітками міститься камера піддувала (зольник) (11). Димові гази пройшовши конвективні канали теплообмінника потрапляють у димохід (4).

1. сталевий теплообмінник;
2. камера згоряння (топка);
3. перегородка пряма;
4. димохід;
5. шибер газоходу поворотний;
6. розсікач первинного повітря;
7. патрубок під регулятор тяги;
8. канал подавання вторинного повітря із шимером для регулювання;
9. форсунки вторинного повітря;
10. пухкий палива;
11. камера піддувала (зольник);
12. кожух декоративний;
13. люк завантажувальний;
14. люк вигрібний і видалення попелу;
15. люк поддувала;
16. патрубок подавання;
17. люк для чищення димових каналів;
18. патрубок повороту;
19. клапан запобіжний;
20. патрубок зливний із кульовим краном;
21. шар теплоізоляції;
22. решітка колосникова;
23. похилі труби теплообмінника;
24. термоманометр;
25. пульт керування;
26. патрубок під термодатчик пульта керування;
27. регулятор тяги;
28. мідна гільза для встановлення термодатчика;
29. вентилятор наддува.

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить у котел через патрубок повороту (18), розтікається внутрішніми порожнечами теплообмінника і, через його металеві стінки, відбирає тепло від палива, яке згоряє (контактним і радіаційним образам) у топці та газоподібних продуктів згоряння (конвективним способом в інших частинах теплообмінника). Нагріта вода через патрубок подавання (16) надходить у систему теплопостачання.

Розпалювання холодного котла можна проводити тільки переконаєвшись у тому, що котел герметичний і дійсно заповнений водою. Необхідно відчинити дверцята піддування. Розпалювання необхідно проводити сухими дровами впродовж 0,5 год, домагаючись поступового підвищення температури води на виході з котла до 70 °C. Перший розпалювач моделі «Ретра-5М PLUS» проводиться без системи припливної вентиляції (у разі вимкненого вентилятори), регулюючи приплив повітря відчинянням дверцят піддувала, пам'ятаючи про ввімкнення насосів центрального опалення після перевищення температури на виході з котла вище 40 °C (у подальшому, під час використання вентилятора, насос, який має зв'язок із контролером, ввімкнеться автоматично).

Перші 3-4 дні рекомендується безперервне горіння котла за температури води на виході 70-80 °C. Надалі можна зробити програмування роботи котла на електронному контролері згідно з правилами, які представлені в інструкції до контролера (електронному пульту).

Під час розпалювання не можна заповнювати всю камеру спалювання (дрова — 50% заповнення, вугілля, брикет — 30%).

Після розпалювання керування процесом і подаванням первинного та вторинного повітря в камеру згоряння відбувається в автоматичному режимі:

• в котлах моделі «Ретра-5М» за допомогою регулятора тяги;
• в котлах моделі «Ретра-5М PLUS» за допомогою електронного блока керування (контролера).

Система первинного та вторинного розподілу повітря в котлах моделі «Ретра-5М PLUS» дає можливість працювати котлу після щільного закриття всіх дворок і люків згідно заданим на контролері параметрами. Роль обслуговчого персоналу полягає тільки в своєчасному поповненні камери згоряння паливом.

КОМПЛЕКТ ПОСТАВКИ:

Котел Ретра-5М:

1. Регулятор тяги
2. Термо манометр
3. Клапан запобіжний
4. Кран кульовий
5. Американка 1 1/2”
6. Заглушка 1/2”

Котел Ретра-5М PLUS:

1. Вентилятор радіальний
2. Термо манометр
3. Клапан запобіжний
4. Кран кульовий
5. Американка 1 1/2”
6. Заглушка 3/4"п
7. Пульт ST-24
8. Гільза під термодатчик

Габаритні розміри

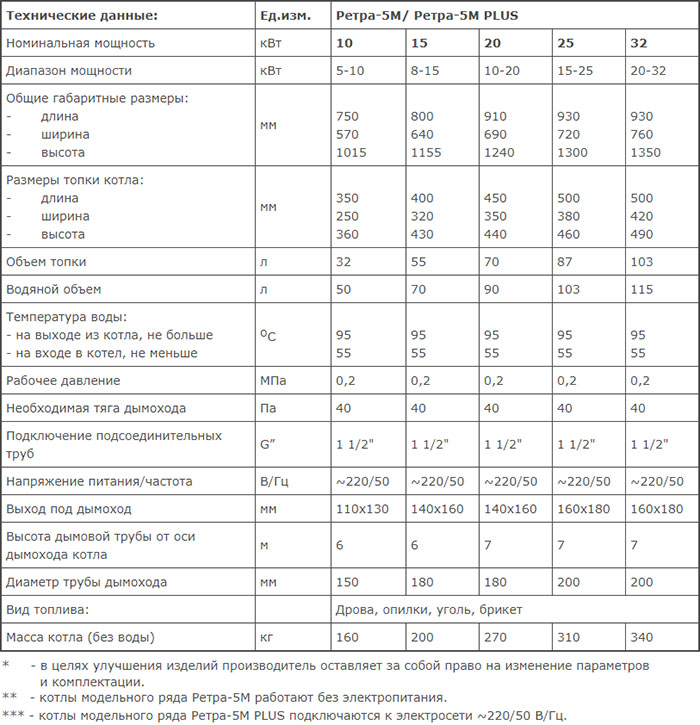

Технічні характеристики котлів модельного ряду "Ретра-5М" потужністю 10-32 кВт
