Твердопаливний котел опалення РЕТРА-4М 2000 кВт

Твердопаливний котел опалення РЕТРА-4М 2000 кВт

Призначення

Котли опалювальні з максимальною температурою води 90 °C і робочим тиском до 0,2 МПа (0,6 МПа — на замовлення), з мікропроцесорним регулюванням температури теплоносія, примусовим регульованим подаванням повітря й автоматизованим подаванням палива в камеру згоряння (за потреби перекладається на режим ручного завантаження палива) — призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія.

Принцип роботи

Котли «Ретра-4М» можуть працювати у двох режимах — у режимі ручного й автоматичного завантаження палива.

У першому режимі роботи котла завантаження палива (дорова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в пачці відбувається завдяки інтенсивному подаванню повітря периметром камери. Водночас утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через брак повітря, догоряє завдяки подаванню вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що досягає 93%.

Во втором режиме завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (запускається мотор-редуктором) до пелетного пальника. Максимально ефективне згоряння палива в пелетному пальнику забезпечується завдяки обдуванню повітрям, який здійснюється вентилятором. Робота шнекового транспортера та вентилятора контролюється мікропроцесорним терморегулятором.

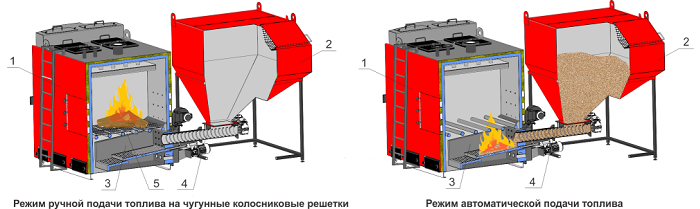

Принципова схема подавання палива для котлів серії «Ретра-4М»

Переваги:

• Дві топки: верхня для спалювання сировини великих розмірів, нижня — для спалювання за допомогою пелетного пальника дрібного палива;
• Робота в ручному та автоматичному режимі;
• Можливість використання різних видів палива, доступніших споживачеві;
• Унікальний самоочисний пальник совкового типу з водяним охолодженням, що працює в автоматичному режимі спалювання низькоякісних пелетів, вугілля, лузки, тріски, тирси та іншого дрібнофракційного палива;
• Подвійне запобігання загорянню в шнеку;
• Екологічна чистота — дотримання всіх санітарних та екологічних норм викидів;
• Зручність, простота в обслуговуванні та тривалий термін експлуатації обладнання (10 років і більше);
• Унікальність обладнання надає і сучасна автоматика зі зручним багатофункціональним меню;
• Котли виготовляються з котлової сталі завтовшки 6-8 мм;
• Наявність системи бездимного горіння під час використання всіх різновидів твердого палива та паливних відходів.
• Котли моделей «Ретра-4М» виробляються у двох різновидах (Ф — прямий котел із футерованими люками, В — котел зі скосом із водоохолоджувальними люками).

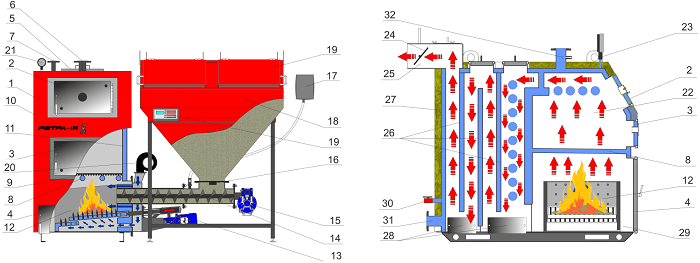

Будова котла "Ретра-4М" потужністю 2000 кВт

1. котел «Ретра-4М» з НГС;
2. люк завантажувальний;
3. люк шурувальний;
4. люк для видалення попелу;
5. люк верхній для чищення димових каналів;
6. патрубок подавання;
7. патрубок під запобіжний клапан;
8. труби колосникові;
9. настил із чавунних решіток;
10. кожух декоративний;
11. водна сорочка;
12. НГС (насадка пальник самоочисний);
13. мотор редуктор рухомого піддона НГС;
14. шнековий транспортер пальника;
15. мотор редуктор шнекового подавання;
16.  шибер горловини бункера;
17. бак для води (система пожежогасіння шнекової подачі);
18. бункер;
19. люк бункера для завантаження палива;
20. вентилятор;
21. манометр;
22. камера згоряння (топка);
23. кран під манометр;
24. димохід;
25. поворотний шибер димоходу;
26. пряма перегородка;
27. теплоізоляція;
28. люк бічний для видалення сажі та попелу;
29. камера для накопичення золи (зольник);
30. патрубок зливний із кульовим краном;
31. патрубок зворотні;
32. мідна гільза для встановлення термодатчика.

Безперечна перевага котлів — унікальна Самоочисна Пальник Совкового типу, яка працює в єдиному комплексі з котлом і поживним бункером, з'єднаних гвинтовим шнеком. Пристрій має корпус із водяним охолодженням і рухому платформу, що рухається по напрямних за допомогою ексцентрика та мотор-редуктора, а також дає можливість рівномірного розподілу палива по всій поверхні пальника та повного його згоряння. Корпус пальника також містить форсунки для подавання повітря від вентилятора. Система має тривалий термін експлуатації, встановлюється на котли потужністю від 200 кВт до 2,0 МВт і може застосовуватися для широкого спектра палива дрібної фракції, оскільки є невибагливим до його якості, сорту та вологості.

Система керування твердопаливним котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з електронним пультом керування, вентилятором наддуву та приводом шнека і насадкою пальником.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла, яка вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в поданні палива, керуванні процесом горіння палива та циркуляцією теплоносія через регулювання обертів вентиляторів, що нагнітають повітря, і подавання живлення на привод шнека та циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження за допомогою автоматики необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється, поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримки горіння. У разі падіння температури до заданого мінімального рівня (рекомендується: 45-55 °C) знову відбувається автоматичне завантаження палива з бункера та вмикання вентилятора — цикл роботи котла повторюється знову.

У разі досягнення температури значення заданого максимального рівня (рекомендується: 85-90 °C) автоматика вимикає подавання палива з вентилятором і переходить у стан підтримки.

Комплект постачання котла "Ретра-4М"

1. котел;
2. НГС (насадка пальник самоочисний);
3. шнек із мотор-редуктором;
4. система пожежогасіння з клапаном BVTS;
5. поживний бункер;
6. вентилятор наддува;
7. пульт керування;
8. запобіжний клапан;
9. манометр із краном під манометр;
10. чавунні решітки;
11. заглушка під пелетний пальник (у ручному режимі роботи);
12. система водоохолодження люків (на замовлення — футеровані);
13. кріплення.

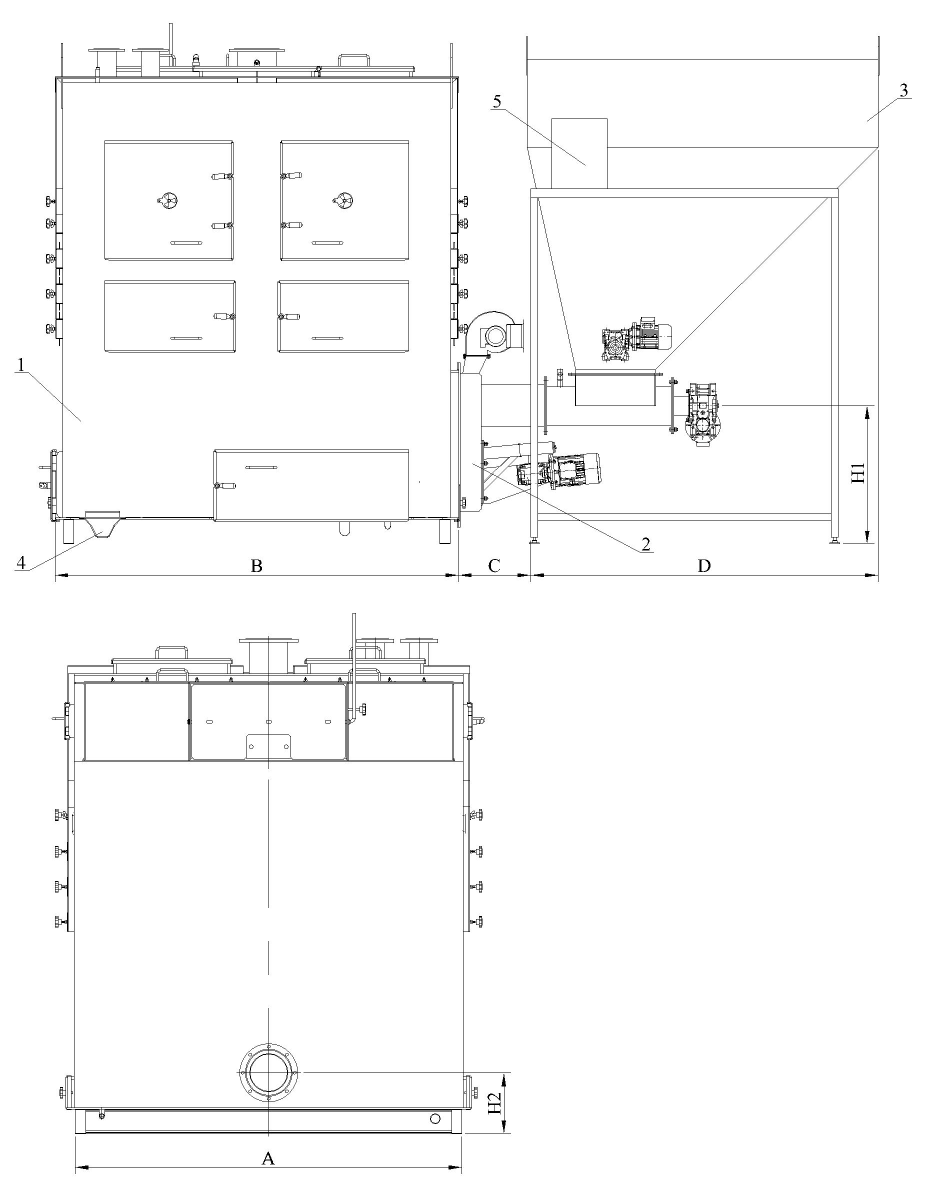

Габаритні та приєднувальні розміри котлів модельного ряду "Ретра-4М" потужністю 2000 кВт

Технічні характеристики котлів модельного ряду "Ретра-4М" потужністю 2000 кВт
