Твердотопний котел опалення RETRA-4М PLUS 1000 кВт (ручний режим)

Твердотопний котел опалення RETRA-4М PLUS 1000 кВт (ручний режим)

  • Під замовлення
clockВідправка з 07 серпня 2024

від 812 700 ₴

+380 (95) 557-87-75
повернення товару протягом 14 днів за домовленістю
Твердотопний котел опалення RETRA-4М PLUS 1000 кВт (ручний режим)
Твердотопний котел опалення RETRA-4М PLUS 1000 кВт (ручний режим)Під замовлення
від 812 700 ₴
+380 (95) 557-87-75
Опис
Характеристики
Специфікації
Інформація для замовлення
Внимание! Товар доступний під замовлення тільки після повної передоплати на рахунок-фактуру.

Твердотопний котел опалення РЕТРА-4М 1000 кВт

Призначення

Котли відоплячі з максимальною температурою води 90 °С і робочий тиск до 0,2 МПа (0,6 МПа - за замовлення), з мікропроцесорним регулюванням температури теплоносника, примусово реорганізованою подачі повітря і автоматизованою подачою палива в камеру згорання (при необхідності перекладається на режим ручний звантаження палива) - призначено для теплопостачання приватних житлових будинків і споруд комунального призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природним (відкрити) циркуляційного опалення.

Принцип роботи

Котли "Ретра-4М" можуть працювати у двох режимах - в режимі ручної і автоматичної завантаження палива.

У першому режимі Робота котла завантаження палива (дова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється « повітряний кокон» навколо палива. Газ, який не згорів в топці через брак повітря, догорає завдяки подаче вторинного повітря. Це забезпечує високий коефіцієнт корисної дії, що досягає 93%.

Во втором режиме Використання палива автоматично здійснюється з бункера рушіїв (за допомогою двигуна-редуктора) до пелюшки. Максимальне згоряння палива у пелюткій горлі забезпечується піддуву повітрям, який виготовляється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

Принципиальна схема постачання палива для котлів серії "Ретра-4М"

4m 25-150 opys rus

Переваги:

  • Дві топки: верхня для спалювання сировини великих розмірів, нижня - для спалювання за допомогою пелюсток дрібного палива;
  • Робота у ручному і автоматичному режимі;
  • Можливість використання різних видів палива, більш доступних споживачеві;
  • Унікальна самоочисна пальник сакурового типу з водяним охолодженням, яка працює у автоматичному режимі спалювання низькоякісних пелюсток, вугілля, лузги, щепи, тирси та іншого мілфракційного палива;
  • Подвійне запобігання запалюванню в шинці;
  • Екологічна чистота - дотримання всіх санітарних і екологічних норм викидів;
  • Зручність, простота у обслуговуванні та довгостроковому терміні експлуатації (10 років і більше);
  • Унікальність обладнання надає також сучасні автоматики з зручним багатофункціональним меню;
  • Котли виготовляються з кооловою сталі товщиною 6-8 мм;
  • Система бездимного горювання використовує всі види твердого палива та палива.
  • Котли моделей "Ретра-4М" створюються у двох різних видах (Ф - прямий котел з футованими люками, В - котел зі скосом з водоохолодженими люками).

Будова котла "Ретра-4М" потужністю 200-1500 кВт

4m 25-150 bud1

  1. котел «Ретра-4М» з НГС;
  2. люк завантажувальний;
  3. люк шуровковий;
  4. люк для видалення попелу;
  5. люк верхній для чистки димових каналів;
  6. патрубок подавальник;
  7. патрубок під запобіжний клапан;
  8. Гнучкий комин.
  9. настив з обурених решіток;
  10. Акуратна шкіра;
  11. Водна сорочка;
  12. НГС (насадка гіркок самоочисна);
  13. мотор репуктор рухомого піддону НГС;
  14. шнековий транспортер пальників;
  15. мотор редуктор шнекового подавальника;
  16.  шибер горловини бункера;
  17. бак для води (система пожежі шнекового подавальника);
  18. бункер;
  19. люк бункера для завантаження палива;
  20. вентилятор;
  21. манометр;
  22. камера згорання (топка);
  23. кран під краном;
  24. димохід.
  25. поворотний шибер димару;
  26. Пряма перегородка;
  27. теплоізоляція;
  28. люк бий для видалення сажі і попелу;
  29. камера для нагромадження золота (зольник);
  30. Патрубок сливної з кульовим краном;
  31. Патрубок зворотнього боку.
  32. Мідна гільза для установки термодатчика.
NPS

Гідна гідність котел - унікальна Самочисна Пальник Совкового типу, яка працює в одному комплексі з котлом і поживним бункером з'єднаних гвинтовим шніком. Пристрій має корпус з водяним охолодженням і рухому платформу, що рухається по напрямах за допомогою ексцентрика і мотор-редуктора, а також дає змогу рівномірного розподілу палива по всій поверхні горилки і повного його згоряння. Корпус горілки також містить форсунки, щоб подавати повітря від вентилятора. Система має тривалий термін експлуатації, встановлюється на котли потужністю від 200 кВт до 2,0 МВт і може використовуватися для широкого спектру палива дрібної фракції, оскільки це неприхильне до його якості, сортів і вологості.


Система управління стійким котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з електронним пультом управління, вентилятором наддува і приводом шнека і насадкою гірколкою.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносника на виході твердотопливого котла, що вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в постачанні палива, керуванні процесом горіння палива та циркуляцією теплоносника шляхом регулювання обертів вентиляторів, що нагнітають повітря, і постачання їжі на пристрій шнека та циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження автоматикою необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнає повітря, щоб досягти стабільної температури горіння. Цей цикл повторюється поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримання горювання. Коли температура падає до низького рівня (рекомендується: 45-55 °С) знову відбувається автоматичне завантаження палива з бункера і ввімкнення вентилятора - цикл роботи котла повторюється знову.

Якщо ви досягнете температури максимального рівня (рекомендується: 85-90 °С) автоматика вимикає подачу палива з вентилятором і переходить у стан підтримки.

Комплект поставки котла "Ретра-4М"

  1. котел;
  2. НГС (насадка гіркок самоочисна);
  3. шинек з двигуном-редуктором;
  4. система пожежі з клапаном BVTS;
  5. поживний бункер;
  6. вентилятор наддува;
  7. пульт керування
  8. Незахищений клапан;
  9. манометр з краном під манометр;
  10. Чергові решітки;
  11. Заглушка під гучномовцем (при ручному режимі);
  12. Система водоохолодження люків (за замовленням - футеровані);
  13. кріплення.

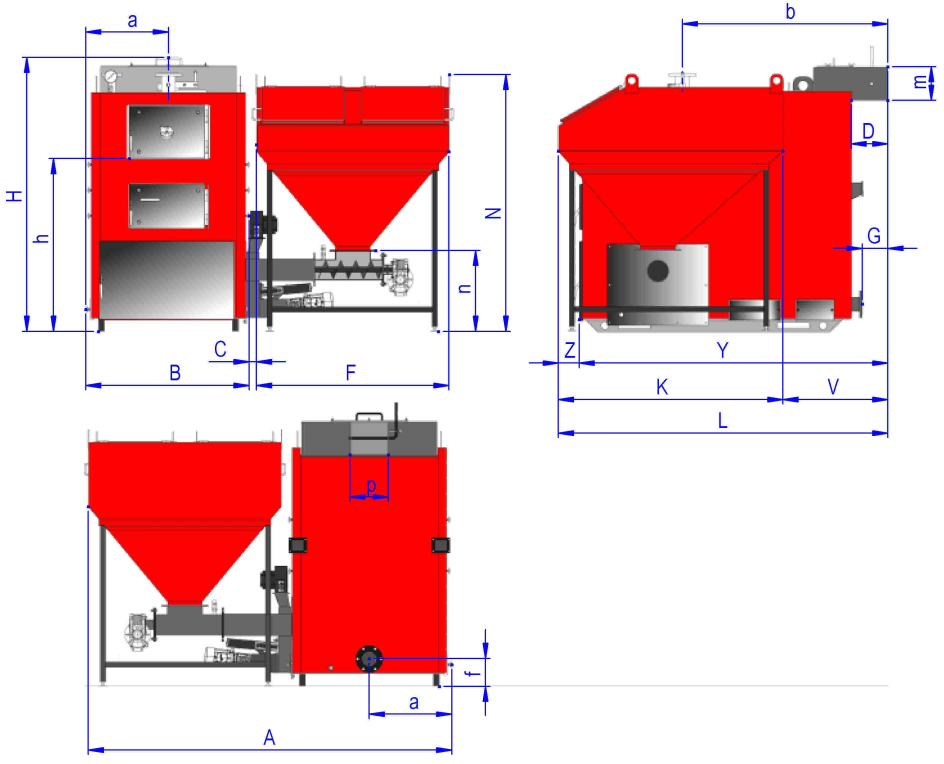

Габаритні та при'єднувальні розміри котел модельного ряду "Ретра-4М" потужністю 550-1500 кВт

Технічні характеристики котел модельного ряду "Ретра-4М" потужністю 550-1500 кВт

Швидкий зв'язок через мемісендери



Електричні параметри
Споживана потужність2020 Вт
Напруга мережі220~240 В
Основні
ВиробникРетра
Гарантійний термін36 міс
Країна виробникУкраїна
Коефіцієнт корисної дії93 %
Вид пальногоТверде
Тип топкиЗакрита
Види твердого паливаБуре вугілля, Дрова, Антрацит, Кам'яне вугілля, Брикети, Тирса, Пелети, Тріска, Торф
Об'єм камери згоряння2120 л
Мінімальна температура димових газів220 град.
Потужність номінальна1000 кВт
Призначення котлаОдноконтурний
Спосіб установкиПідлоговий
Матеріал теплообмінникаСталь
Спосіб відведення відпрацьованих газівДимар
Об'єм води в котлі1970 л
СтанНовий
ТеплоносійВода
Площа обігріву10000 кв.м
Тип котлаТривалого горіння
Габаритні і приєднувальні розміри
Висота2830 мм
Ширина4430 мм
Глибина3245 мм
Діаметр димоходу700 мм
Додаткові характеристики
Спалювання палива на охолоджуючих колосникахТак
Опалення
Максимальний робочий тиск системи опалення1 бар
Мінімальний робочий тиск системи опалення2 бар
Мінімальна температура в режимі опалення60 град.
Максимальна температура в режимі опалення90 град.
Користувальницькі характеристики
КолірЧервоний з чорним
Вага7130
