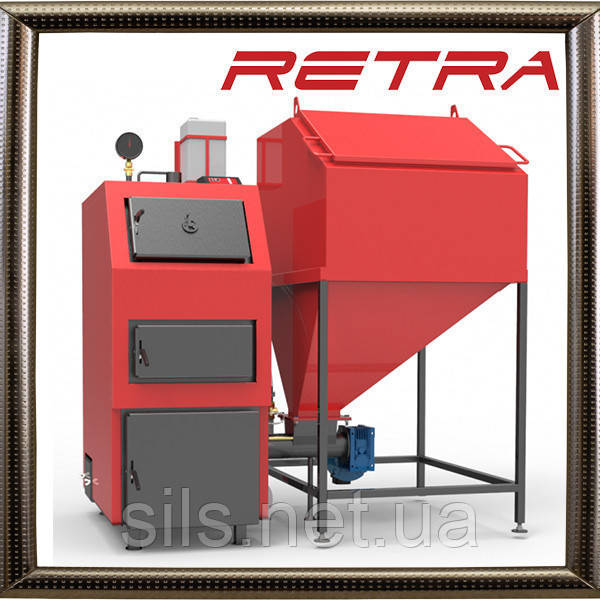

Твердотопний котел опалення RETRA-4М 150 кВт BASIC

Твердотопний котел опалення RETRA-4М 150 кВт BASIC

  • Під замовлення
clockВідправка з 07 серпня 2024

від 183 700 ₴

+380 (95) 557-87-75
повернення товару протягом 14 днів за домовленістю
Твердотопний котел опалення RETRA-4М 150 кВт BASIC
Твердотопний котел опалення RETRA-4М 150 кВт BASICПід замовлення
від 183 700 ₴
+380 (95) 557-87-75
Опис
Характеристики
Специфікації
Інформація для замовлення
Внимание! Товар доступний під замовлення тільки після повної передоплати на рахунок-фактуру.

Твердотопний котел опалення РЕТРА-4М 150 кВт

Призначення

Котли відопічні з максимальною температурою води 95 °С і робочий тиск до 0,2 МПа, з мікропроцесорним регулюванням температури теплоносника, примусовим регулюванням повітря і автоматизованою подачою палива в камеру згорання (при необхідності перекладається на режим ручний завантаження палива) - призначені для теплосховища окремих житлових будинків і споруди комунально-батового призначення, обладнаних системами опалення з примусовою (захоплення під тиском) циркуляції тепла.

Принцип роботи

Котли "Ретра-4М" можуть працювати у двох режимах - в режимі ручної і автоматичної завантаження палива.

У першому режимі Робота котла завантаження палива (дова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється « повітряний кокон» навколо палива. Газ, який не згорів в топці через брак повітря, догорає завдяки подаче вторинного повітря. Це забезпечує високий коефіцієнт корисної дії, що досягає 93%.

Во втором режиме Використання палива автоматично здійснюється з бункера рушіїв (за допомогою двигуна-редуктора) до пелюшки. Максимальне згоряння палива у пелюткій горлі забезпечується піддуву повітрям, який виготовляється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

4m 25-150 opys rus

Переваги:

  • Дві топки: верхня для спалювання сировини великих розмірів, нижня - для спалювання за допомогою пелюсток дрібного палива;
  • Робота у ручному і автоматичному режимі;
  • Можливість використання різних видів палива, більш доступних споживачеві;
  • Збільшений об'єм бункера забезпечує неперервну роботу котла до 3-5 дня;
  • Подвійне запобігання запалюванню в шинці;
  • Екологічна чистота - дотримання всіх санітарних і екологічних норм викидів;
  • Зручність, простота у обслуговуванні та довгостроковому терміні експлуатації (15 років і більше);
  • Унікальність обладнання надає також сучасні автоматики з зручним багатофункціональним меню;
  • Котли виготовляють з шовкової сталі, товщиною 5 мм.
  • Робоча температура диму 90-110 °С; робочий тиск у системі опалення - до 0,6 МПа (за замовлення);
  • Система бездимного горювання використовує всі види твердого палива та палива.

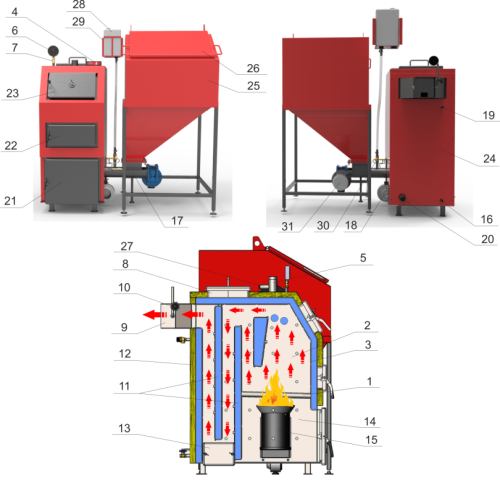

Будова кокла "Ретра-4М" потужністю 25-150 кВт

4m 25-150 bud1

  1. ґратка для колосян;
  2. камера згорання (топка);
  3. Водна сорочка;
  4. блок керування (мікропроцесор);
  5. патрубок подавальник;
  6. манометр;
  7. кран під краном;
  8. люк верхній для чистки димових каналів;
  9. димохід.
  10. поворотний шибер димару;
  11. Пряма перегородка;
  12. теплоізоляція;
  13. люк бий для видалення сажі і попелу;
  14. камера для нагромадження золота (зольник);
  15. Плавна пальника;
  16. Патрубок сливної з кульовим краном;
  17. шнековий транспортер пальників;
  18. вентилятор;
  19. Ваш клапан захищений;
  20. Патрубок зворотнього боку.
  21. люк для видалення попелу;
  22. люк шуровковий;
  23. люк завантажувальні;
  24. Акуратна шкіра;
  25. бункер;
  26. люк бункера для завантаження палива;
  27. Мідна гільза для встановлення термодатчика;
  28. бак для води (система пожежі);
  29. кронштейн для посилення бака;
  30. термостатичний клапан BVTS;
  31. мотор-редуктор.

Система управління стійким котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з Комп’ютерним пультом керування, вентилятором наддува і двигуном шнека.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносника на виході твердотопливого котла, що вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в постачанні палива, керуванні процесом горіння палива та циркуляцією теплоносника шляхом регулювання обертів вентиляторів, що нагнітають повітря, і постачання їжі на пристрій шнека та циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження автоматикою необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнає повітря, щоб досягти стабільної температури горіння. Цей цикл повторюється поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримання горювання. Коли температура падає до низького рівня (рекомендується: 45-55 °С) знову відбувається автоматичне завантаження палива з бункера і ввімкнення вентилятора - цикл роботи котла повторюється знову. Якщо ви досягнете температури максимального рівня (рекомендується: 85-90 °С) автоматика вимикає подачу палива з вентилятором і переходить у стан підтримки.

Комплект поставки котла "Ретра-4М"

  1. котел;
  2. Пальник Pancerpol PPSM у зборі зі шніком і мотор-редуктором;
  3. система пожежі з клапаном BVTS;
  4. поживний бункер;
  5. вентилятор наддува;
  6. пульт керування
  7. Незахищений клапан;
  8. манометр з краном під манометр;
  9. Чергові решітки;
  10. Заглушка під гучномовцем (при ручному режимі);
  11. кріплення.

У котлі TRIO Це ретортна палиця польського виробника, робота якої виконується автоматично завдяки контролеру. КПД котла становить 93%. Його робота дуже ефективна і надійна.

Габаритні та при'єднувальні розміри котел модельного ряду "Ретра-4М" потужністю 25-150 кВт

Технічні характеристики котел модельного ряду "Ретра-4М" потужністю 25-150 кВт

Швидкий зв'язок через мемісендери



Основні
Вага1330 кг
ВиробникРетра
Гарантійний термін36 міс
Країна виробникУкраїна
Коефіцієнт корисної дії93 %
Вид пальногоТверде
Тип топкиЗакрита
Види твердого паливаБуре вугілля, Дрова, Антрацит, Кам'яне вугілля, Брикети, Тирса, Пелети, Тріска
Об'єм камери згоряння460 л
Мінімальна температура димових газів220 град.
Потужність номінальна150 кВт
Призначення котлаОдноконтурний
Спосіб установкиПідлоговий
Матеріал теплообмінникаСталь
Спосіб відведення відпрацьованих газівДимар
Об'єм води в котлі335 л
СтанНовий
ТеплоносійВода
Площа обігріву1500 кв.м
Тип котлаТривалого горіння
Габаритні і приєднувальні розміри
Висота1975 мм
Ширина2600 мм
Глибина1930 мм
Діаметр димоходу250 мм
Опалення
Мінімальна температура в режимі опалення60 град.
Максимальна температура в режимі опалення95 град.
Користувальницькі характеристики
КолірЧервоний з чорним
