Твердотопний котел опалення RETRA-4М 98 КВт BASIC

Твердотопний котел опалення РЕТРА-4М 98 кВт

Призначення

Котли відопічні з максимальною температурою води 95 °С і робочий тиск до 0,2 МПа, з мікропроцесорним регулюванням температури теплоносника, примусовим регулюванням повітря і автоматизованою подачою палива в камеру згорання (при необхідності перекладається на режим ручний завантаження палива) - призначені для теплосховища окремих житлових будинків і споруди комунально-батового призначення, обладнаних системами опалення з примусовою (захоплення під тиском) циркуляції тепла.

Принцип роботи

Котли "Ретра-4М" можуть працювати у двох режимах - в режимі ручної і автоматичної завантаження палива.

У першому режимі Робота котла завантаження палива (дова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється « повітряний кокон» навколо палива. Газ, який не згорів в топці через брак повітря, догорає завдяки подаче вторинного повітря. Це забезпечує високий коефіцієнт корисної дії, що досягає 93%.

Во втором режиме Використання палива автоматично здійснюється з бункера рушіїв (за допомогою двигуна-редуктора) до пелюшки. Максимальне згоряння палива у пелюткій горлі забезпечується піддуву повітрям, який виготовляється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

Переваги:

• Дві топки: верхня для спалювання сировини великих розмірів, нижня - для спалювання за допомогою пелюсток дрібного палива;
• Робота у ручному і автоматичному режимі;
• Можливість використання різних видів палива, більш доступних споживачеві;
• Збільшений об'єм бункера забезпечує неперервну роботу котла до 3-5 дня;
• Подвійне запобігання запалюванню в шинці;
• Екологічна чистота - дотримання всіх санітарних і екологічних норм викидів;
• Зручність, простота у обслуговуванні та довгостроковому терміні експлуатації (15 років і більше);
• Унікальність обладнання надає також сучасні автоматики з зручним багатофункціональним меню;
• Котли виготовляють з шовкової сталі, товщиною 5 мм.
• Робоча температура диму 90-110 °С; робочий тиск у системі опалення - до 0,6 МПа (за замовлення);
• Система бездимного горювання використовує всі види твердого палива та палива.

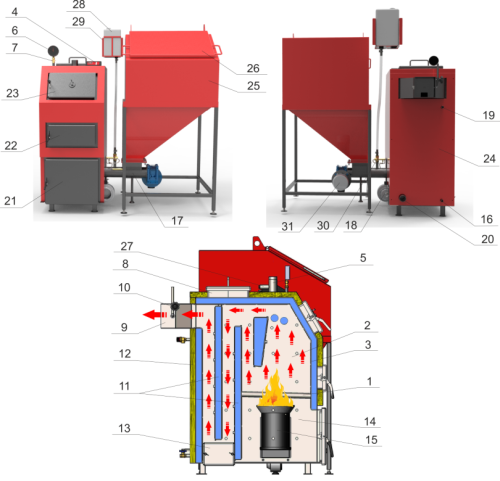

Будова кокла "Ретра-4М" потужністю 25-150 кВт

1. ґратка для колосян;
2. камера згорання (топка);
3. Водна сорочка;
4. блок керування (мікропроцесор);
5. патрубок подавальник;
6. манометр;
7. кран під краном;
8. люк верхній для чистки димових каналів;
9. димохід.
10. поворотний шибер димару;
11. Пряма перегородка;
12. теплоізоляція;
13. люк бий для видалення сажі і попелу;
14. камера для нагромадження золота (зольник);
15. Плавна пальника;
16. Патрубок сливної з кульовим краном;
17. шнековий транспортер пальників;
18. вентилятор;
19. Ваш клапан захищений;
20. Патрубок зворотнього боку.
21. люк для видалення попелу;
22. люк шуровковий;
23. люк завантажувальні;
24. Акуратна шкіра;
25. бункер;
26. люк бункера для завантаження палива;
27. Мідна гільза для встановлення термодатчика;
28. бак для води (система пожежі);
29. кронштейн для посилення бака;
30. термостатичний клапан BVTS;
31. мотор-редуктор.

Система управління стійким котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з Комп’ютерним пультом керування, вентилятором наддува і двигуном шнека.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносника на виході твердотопливого котла, що вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в постачанні палива, керуванні процесом горіння палива та циркуляцією теплоносника шляхом регулювання обертів вентиляторів, що нагнітають повітря, і постачання їжі на пристрій шнека та циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження автоматикою необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнає повітря, щоб досягти стабільної температури горіння. Цей цикл повторюється поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримання горювання. Коли температура падає до низького рівня (рекомендується: 45-55 °С) знову відбувається автоматичне завантаження палива з бункера і ввімкнення вентилятора - цикл роботи котла повторюється знову. Якщо ви досягнете температури максимального рівня (рекомендується: 85-90 °С) автоматика вимикає подачу палива з вентилятором і переходить у стан підтримки.

Комплект поставки котла "Ретра-4М"

1. котел;
2. Пальник Pancerpol PPSM у зборі зі шніком і мотор-редуктором;
3. система пожежі з клапаном BVTS;
4. поживний бункер;
5. вентилятор наддува;
6. пульт керування
7. Незахищений клапан;
8. манометр з краном під манометр;
9. Чергові решітки;
10. Заглушка під гучномовцем (при ручному режимі);
11. кріплення.

У котлі TRIO Це ретортна палиця польського виробника, робота якої виконується автоматично завдяки контролеру. КПД котла становить 93%. Його робота дуже ефективна і надійна.

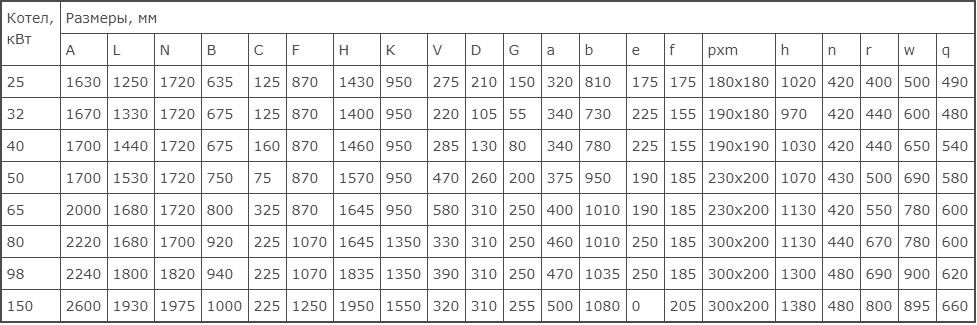

Габаритні та при'єднувальні розміри котел модельного ряду "Ретра-4М" потужністю 25-150 кВт

Технічні характеристики котел модельного ряду "Ретра-4М" потужністю 25-150 кВт
