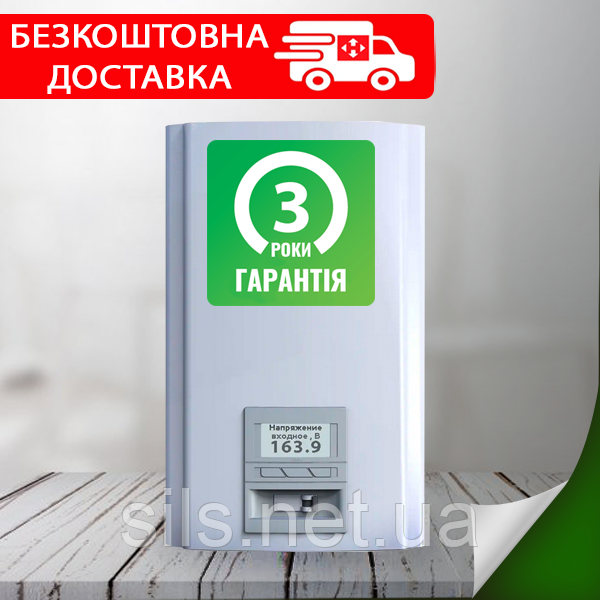

Стабілізатор напруги Елекс Герц У 36-1-32 v3.0 Однофазний ТОЧНИЙ на 36 ключів
- В наявності
- Код: Элекс Герц У 36-1-32 v3.0
28 500 ₴
- +380 (95) 557-87-75
Однофазний стабілізатор напруги Елекс Герц У 36-1-32 v3.0
Функціонально стабілізатор ГЕРЦ v3.0 являє собою високоточний стабілізатор напруги вольтодобавного типу, що складається з регулювального автотрансформатора, потужних електронних ключів (тирістори), контролера напруги та струмового захисту від перевищення споживаного струму навантаженням.
Ключі — дискретні тисатори — найкраще рішення для швидкості надійного перемикання трансформаторів, оскільки витримують дуже високі імпульсні струми та короткі замикання.
Керуванням ключами працює один ARM-мікроконтролер, а індикація й аварійні режими побудовані на іншому. Таке рішення дає високу швидкість оброблення даних і перешкодостійкість.
Трансформатор ГЕРЦ v3.0-торидальний з алюмінієвою обмоткою — оптимальні масогабаритні характеристики, відсутність зовнішнього магнітного поля й безшумна робота — подібні трансформатори використовуються в високоякісних підсилювачах звуку.
Відмітною особливістю цього стабілізатора є:
- найвища точність стабілізації (±1%);
- інформативний РК-дисплей із можливістю одночасного зображення значення вхідної, вихідної напруги та ступеня завантаження стабілізатора;
- наявність пам'яті подій (аварії, вимкнення, перевантаження, перевищення температури);
- побудова добових графіків напруги в мережі та добових графіків завантаження стабілізатора;
- подвійна фільтрація високочастотних перешкод — дроселі на вході та виході стабілізатора;
- функція реле напруги — у разі перевищення заданого значення небезпечної напруги стабілізатор автоматично вимикає навантаження і вмикає його назад під час повернення значень напруги в робочий діапазон (60-285В);
- екранне меню з можливістю вибору мови зображення Російський/English/Українська
- ручне встановлення вихідної напруги в діапазоні 200-230 В;
- можливість встановлення нижнього порога вимкнення стабілізатора в діапазоні 60-135 В.
Основні переваги:
-
висока точність стабілізації вихідної напруги;
-
двопроцесорна технологія на ARM-мікроконтролерах;
-
високонадійне трансформаторне керування ключами;
-
мінімально можливий час реакції на зміну вхідної напруги;
-
безшумний силовий тороїдальний трансформатор;
-
не спотворює форму вихідної напруги;
-
низьке власне споживання електроенергії на холостому ходу;
-
двошвидкісне інтелектуальне керування системою охолодження з використанням потужного голчастого охолоджувача ключів і вентиляторів;
-
підстроювання порога вимкнення за мінімальною короткочасною вхідною напругою 60-135 В;
-
можливість зміни вихідної напруги в межах 200-230 В;
-
використання імпульсного джерела живлення;
-
високоточне RMS-вимірювання вхідної напруги;
-
наявність аналізатора мережі та стану стабілізатора;
-
можливість роботи від бензо/дизель-генераторних установок;
-
наявність електронного байпаса (режим «транзит»);
-
контроль вхідної напруги в байпасі (режим «транзит»);
-
система захисту ключів і трансформатора від перегрівання;
-
виготовлення стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
-
наявність вхідного та вихідного дроселя для заглушення високочастотних перешкод від мережі живлення;
-
наявність вхідних і вихідних варисторів для захисту від імпульсних перешкод;
-
автоматичне вимкнення навантаження споживача у разі появи на вході стабілізатора небезпечної зниженої або підвищеної напруги й автоматичного повернення в робочий стан після нормалізації напруги;
-
автоматичне вимкнення навантаження споживача у разі перевантаження або короткого замикання завдяки використанню автоматичного вимикача з В або С-характеризатора електромагнітного захисту (залежно від виконання);
-
великий РК-індикатор з графічною індикацією й розширеним набором налаштувань і статистики:
— одночасна індикація вхідної, вихідної напруги та поточного завантаження стабілізатора;
— індикація вхідного струму, повної потужності, частоти мережі, температури трансформатора та ключів, номер залучених ключів;
— індикація статистичних даних про час роботи, вимкнення, спрацьовування захисту;
— побудова графіків напруги та навантаження за добу;
— можливість індивідуального настроювання підсвітки та контрасту екрана, а також звукового сигналу перевантаження;
— можливість відтворення інформації трьома мовами — Російський/English/Українська.
Основні характеристики стабілізаторів Герц v3.0
Характеристики | ГЕРЦ У 16-1-25 v3.0 | ГЕРЦ У 16-1-32 v3.0 | ГЕРЦ У 16-1-40 v3.0 | ГЕРЦ У 16-1-50 v3.0 | ГЕРЦ У 16-1-63 v3.0 | ГЕРЦ У 16-1-80 v3.0 | ГЕРЦ У 16-1-100 v3.0 | ГЕРЦ У 16-1-125 v3.0 |
---|---|---|---|---|---|---|---|---|
Номінальний струм, А | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
Номінальна потужність, кВА/кВт | 5.5 | 7 | 9 | 11 | 14 | 18 | 22 | 27.5 |
Кількість ступенів стабілізації | 16 | |||||||
Тип ключа | симістор | тиристор | ||||||
ККД стабілізатора, не нижчий, % | 98 | |||||||
Споживана активна потужність на холостому ходу, не більш ніж Вт | 20 | |||||||
Номінальна вихідна напруга, В | 220 | |||||||
Діапазон стабілізації в межах заявленої точності підтримки вихідної напруги, В | 150-260 | |||||||
Діапазон стабілізації за граничної вихідної напруги відповідно до ГОСТ 13109, В | 135 — 275 | |||||||
Діапазон роботи, В | 100 — 280 | |||||||
Точність підтримки вихідної напруги в діапазоні стабілізації, % | 2.3 | |||||||
Час реакції на зміну вхідної напруги, мс | 20 | |||||||
Частота мережі живлення, Гц | 45-65 | |||||||
Вимірювання вхідного струму та повної потужності | да | |||||||
Обмеження струмів КЗ і перевантаження | Вхідний автоматичний вимикач з Ухарактеризуватися електромагнітним захистом |
|||||||
Індикація | 1 графічний РК-індикатор | |||||||
Електронний байпас | є | |||||||
Мікроконтролерне керування | є | |||||||
Аналізатор мережі та стану стабілізатора | є | |||||||
Примусове охолодження | вентилятор | |||||||
Дублювальний захист від перенапруг | є | |||||||
Вхідний дросель | є | |||||||
Вихідний дросель | є | |||||||
Захист від перегрівання | є | |||||||
Мінімальний переріз жил кабелю для під'єднання, мм2 | 4 | 6 | 6 | 10 | 10 | 16 | 25 | 25 |
Максимальний переріз жил кабелю для під'єднання, мм2 | 30 | 40 | ||||||
Тип кліматичного виконання | УХЛ категорія 4.2 | |||||||
Габаритні розміри, не більше, мм | 475x280x165 | 475x280x165 | 475x280x165 | 535x305x170 | 535х305х170 | 565х320х185 | 1015х365х170 | 1015х365х170 |
Маса, не більш ніж кг | 18 | 18 | 18 | 27 | 27 | 30 | 57 | 57 |
Гарантія, років | 7 |
Основні | |
---|---|
Виробник | Елекс |
Країна виробник | Україна |
Тип стабілізатора | Симісторний |
Кількість фаз | 1 |
Мінімальна вхідна напруга | 60 В |
Максимальна вхідна напруга | 135 В |
Частота струму | 45 Гц |
Вихідний струм, не більше | 32 А |
Вихідна напруга | 220 В |
Номінальна потужність | 7 кВт |
Повна потужність | 7 кВА |
Мінімальний час стабілізації | 20 мс |
Мікропроцесорне управління | Так |
ККД, не менше | 98 % |
Гарантійний термін | 84 міс |
Габаритні розміри | |
Довжина | 475 мм |
Висота | 280 мм |
Ширина | 165 мм |
Вага | 18 кг |
Захист та умови експлуатації | |
Захист від перевантажень | Так |
Захист від короткого замикання | Так |
Захист від перепадів напруги | Так |
Додаткові характеристики | |
Індикація режиму роботи | Так |
Тип індикації | Світлодіодна |
Тип монтажу | Навісний |
Користувальницькі характеристики | |
Гарантія | 36 міс. |
Потужність номінальна (кВт) | 3,5 кВт |
Потужність стабілізатора кВт | 7 |
Кількість ступенів стабілізації | 36 |
- Ціна: 28 500 ₴
