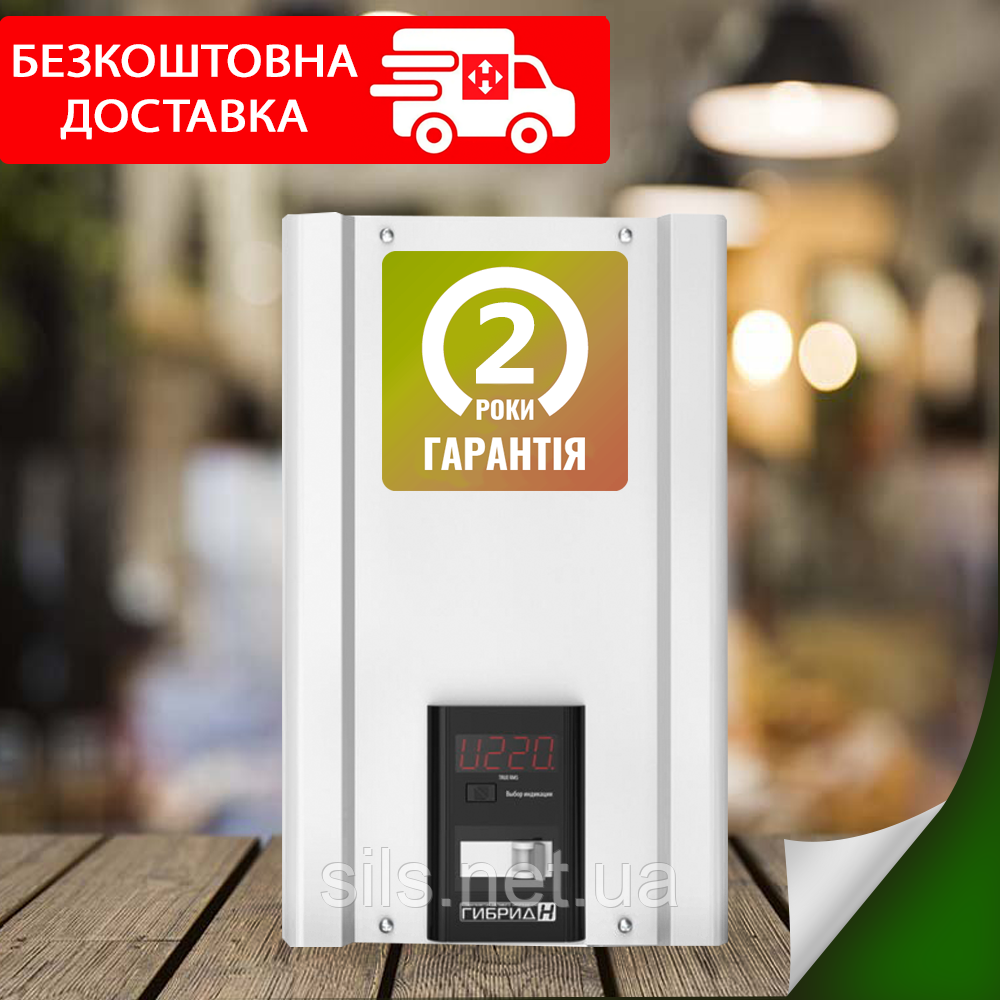

Стабілізатор напруги Елекс Гібрид У 7-1-10 v2.0 Однофазний на 2,2 Квт або 10 А релейний
- Готово до відправки
- Код: Элекс Гибрид У 7-1-10 v2.
4 890 ₴
- +380 (95) 557-87-75
Потрібна консультація? Зв'яжіться з нами зручним способом
Viber WhatsApp Telegram
Однофазний стабілізатор напруги Гібрид 7 призначений для роботи в електричних мережах із коливаннями напруги від 135 до 275 В (145-275 В для виробів малої потужності). У цьому діапазоні апарат видає на виході напругу у межах 220 В +-7,5%, що забезпечується завдяки використанню 7 ступенів стабілізації.
Встановлювати й експлуатувати стабілізатор Гібрид рекомендується в сухих і опалюваних приміщеннях. Настінну установку рекомендується робити у вертикальному положенні (вентилятором вгору), залишивши зверху та знизу 10-15 см для охолодження. Під'єднання здійснюється до наявного проведення через клемну колодку для апаратів від 5,5 до 18 кВт і через вбудований шнур із виделкою та розеткою на корпусі стабілізатора для моделей 2,2 і 3,5 кВт.
Однофазний стабілізатор напруги Елекс Гібрид У 7-1-10 v2.0
Функціонально стабілізатор ГІБРИД являє собою стабілізатор напруги вольтодобавного типу, що складається з регулювального автотрансформатора, потужних реле, системи захисту контактів реле, контролера напруги та струмового захисту від перевищення споживаного струму навантаженням.
Відмітною особливістю цього стабілізатора є запатентована технологія симісторно-релейної комутації відводів автотрансформатора. Перевагами цієї технології є:
- Безперервне подавання електроенергії в навантаження. У звичайних релейних стабілізаторах на час комутації контакти реле розоровані та електроенергія не подається;
- Захист усіх контактів електромагнітних реле електронними ключами на момент комутації й усунення пошкоджень контактів, спричинених протіканням електричного струму в процесі комутації;
- Робота електронних ключів у короткочасному режимі тільки на час процесу перемикання для стабілізації, що виключає їх перегрівання та потребу у великому та масивному радіаторі;
- Використання досить малогабаритних і малоспоживальних реле, позаяк реле не перемикаються під струмом і не вимагають масивних контактів і потужної електромеханічної системи;
- Велика довговічність системи, обмежена механічним ресурсом комутаційних реле, який набагато перевищує ресурс кількості комутацій під струмом.
Основні переваги:
-
прогресивна гібридна технологія симісторно-релейної комутації;
-
активний захист контактів від виникнення електричної дуги;
-
мінімальний час реакції на зміну вхідної напруги;
-
безшумний силовий тороїдальний трансформатор;
-
гідна точність стабілізації вихідної напруги;
-
не спотворює форму вихідної напруги;
-
низьке власне споживання електроенергії на холостому ходу;
-
високоточне RMS-вимірювання вхідної напруги;
-
наявність аналізатора мережі та стану стабілізатора;
-
використання високопродуктивного мікроконтролера керування;
-
можливість роботи від бензо/дизель-генераторних установок;
-
наявність електронного байпаса (тільки для Гібрид 25-40А);
-
контроль вхідної напруги в режимі байпас (тільки для Гібрид 25-40А);
-
система захисту трансформатора від перегрівання;
-
виготовлення стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
-
автоматичне вимкнення навантаження споживача у разі появи на вході стабілізатора небезпечної зниженої або підвищеної напруги й автоматичного повернення в робочий стан після нормалізації напруги;
-
автоматичне вимкнення навантаження споживача у разі перевантаження або короткого замикання завдяки використанню автоматичного вимикача з В-характеризацією електромагнітні захисту (для Гібрид 25-40А);
-
наявність розширеної цифрової індикації за ввімкненого режиму стабілізації на панелі керування стабілізатора (для Гібрид 25-40А):
— вхідної та вихідної напруги, В;
— частоти мережі, Гц;
— температури стабілізатора;
— кількості вимкнень за напругою;
— кількості вимкнень за температурою;
— версії ПЗ плати керування;
— номер увімкненого ступеня стабілізації;
— час роботи;
— кількість перемикань.
Основні характеристики стабілізаторів Гібрид
Характеристики | ГІБРИД У 7-1-10 v2.0 | ГІБРИД У 7-1-16 v2.0 | ГІБРИД У 7-1-25 v2.0 | ГІБРИД У 7-1-32 v2.0 | ГІБРИД У 7-1-40 v2.0 | ГІБРИД У 7-1-50 v2.0 | ГІБРИД У 7-1-63 v2.0 | ГІБРИД У 7-1-80 v2.0 |
---|---|---|---|---|---|---|---|---|
Робочий струм, А | 10 | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
Номінальна потужність, кВА/кВт | 2.2 | 3.5 | 5.5 | 7.5 | 9.0 | 11.0 | 14.0 | 18.0 |
Кількість ступенів стабілізації | 7 | |||||||
Тип ключа | симістор, дубльований електромагнітним реле | |||||||
ККД стабілізатора, не нижчий, % | 98 | |||||||
Споживана активна потужність на холостому ходу, не більш ніж Вт | 15 | 35 | ||||||
Номінальна вихідна напруга, В | 220 | |||||||
Діапазон стабілізації в межах заявленої точності підтримки вихідної напруги, В | 145 — 275 | 135 — 275 | ||||||
Діапазон стабілізації за граничної вихідної напруги відповідно до ГОСТ 13109, В | 140 — 280 | 130 — 280 | ||||||
Діапазон роботи, В | 130 — 295 | 120 — 295 | ||||||
Діапазон роботи в режимі байпас (транзит), В | немає байпаса | |||||||
Точність підтримки вихідної напруги в діапазоні стабілізації, % | 7.5 | |||||||
Час реакції на зміну вхідної напруги, мс | 100 | |||||||
Частота мережі живлення, Гц | 45 — 65 | |||||||
Вимірювання вхідного струму та повної потужності | немає | |||||||
Обмеження струмів КЗ і перевантаження | вхідний автоматичний вимикач із B-характеризацією електромагнітного захисту | |||||||
Індикація | 1 LED-індикатор | |||||||
Електронний Байпас | немає байпаса | |||||||
Аналізатор мережі та стану стабілізатора | є | |||||||
Мікроконтролерне керування | є | |||||||
Примусове охолодження | вентилятор | |||||||
Дублювальний захист від перенапруг | є | |||||||
Вхідний дросель | немає | |||||||
Вихідний дросель | немає | |||||||
Захист від перегрівання | є | |||||||
Мінімальний переріз жил кабелю для під'єднання, мм2 | — | — | 4 | 6 | 6 | 10 | 10 | 16 |
Максимальний переріз жил кабелю для під'єднання, мм2 | — | — | 30 | 30 | 30 | 40 | 40 | 40 |
Тип кліматичного виконання | УХЛ категорія 4.2 | |||||||
Габаритні розміри, не більше, мм | 398х234х143 | 398х234х143 | 460х275х178 | 460х275х178 | 460х275х178 | 530х295х175 | 530х295х175 | 577х315х182 |
Маса, не більш ніж кг | 13,5 | 13,5 | 20 | 20 | 20 | 26 | 26 | 30 |
Гарантія | 2 роки або 200 000 комутацій реле |
Габаритні розміри | |
---|---|
Вага | 13.5 кг |
Висота | 234 мм |
Ширина | 143 мм |
Довжина | 398 мм |
Основні | |
Виробник | Елекс |
Гарантійний термін | 24 міс |
Країна виробник | Україна |
Номінальна потужність | 2.2 кВт |
Частота струму | 45 Гц |
Вихідна напруга | 220 В |
Вихідний струм, не більше | 10 А |
ККД, не менше | 98 % |
Мінімальна вхідна напруга | 130 В |
Максимальна вхідна напруга | 295 В |
Тип стабілізатора | Релейний |
Мікропроцесорне управління | Так |
Кількість фаз | 1 |
Повна потужність | 2.2 кВА |
Захист та умови експлуатації | |
Захист від перевантажень | Так |
Захист від перепадів напруги | Так |
Додаткові характеристики | |
Індикація режиму роботи | Так |
Тип індикації | Світлодіодна |
Користувальницькі характеристики | |
Гарантія | 24 міс. |
Мінімальний час стабілізації | 100 |
Потужність стабілізатора кВт | 2.2 |
Кількість ступенів стабілізації | 7 |
- Ціна: 4 890 ₴
