Як приєднати бойлер непрямого нагрівання "Дражиця" Drazice? Брак бойлерів Drazice. Бойлер джражиці 200 літрів схема під'єднання

https://xn----7sbeb3bupph.xn--p1ai/shema/bojler-drazhice-200-litrov-shema-podklyucheniya.html



Як приєднати бойлер непрямого нагрівання "Дражиця"? Брак бойлерів Drazice. Бойлер джражиці 200 літрів схема під'єднання

Вибираємо бойлер непрямого нагрівання Драбице (DRAZICE). Таблиці характеристик різних моделей

Останнім часом, у заміських і багатоквартирних будинках часто встановлюються бойлери (від англ. boiler). Ці водонагрівачі здатні забезпечити сім'ю з кількох осіб необхідною кількістю гарячої води, незалежно від роботи центральної магістралі. З огляду на те, що російські тепломережі та міські системи водопостачання часто перебувають у поганому стані, перебої з гарячою водою далеко не рідкість.

Проточні нагрівачі вже відходять у минуле: високе споживання електроенергії за мінімального ККД. Їм на зміну приходять бойлери непрямого нагрівання, які вирізняються високою ефективністю за мінімальних витрат. Серед представленого на ринку різноманітності стабільно високим попитом має продукція чеської компанії DRAZICE, яку ми досліджуємо докладніше.

Як працюють бойлери непрямого нагрівання?

Цей різновид обладнання вирізняється тим, що не має власних нагрівальних елементів. Відповідно споживач не несе додаткових витрат, оплачує нескінченні рахунки постачальників електроенергії.

Вода в такій системі нагрівається під час взаємодії із зовнішніми теплоносіями. Тому бойлери непрямого нагрівання можуть під'єднуватися до систем опалення багатоквартирних і заміських будинків, газових котлів і навіть сонячних батарей.

Працює система за таким принципом:
  • Усередині бойлера міститься спіраль, звана в народі змійовиком. Сюди надходить теплоносій від будь-якого зовнішнього джерела.

  • Циркуляція теплоносія забезпечується насосом.

  • Всередину бака заливається вода з домашньої системи водопостачання.

  • Під час взаємодії з теплоносіям холодна вода нагрівається до заданої температури.

  • Щоб унеможливити тепловтрати, вся система надійно ізольована.

Не варто переживати, що під'єднання водонагрівача знизить ефективність роботи опалювальної системи. Теплоносій, пройшовши повний виток спіралі, повертається назад у систему. Завдяки роботі насоса забезпечується постійна циркуляція.

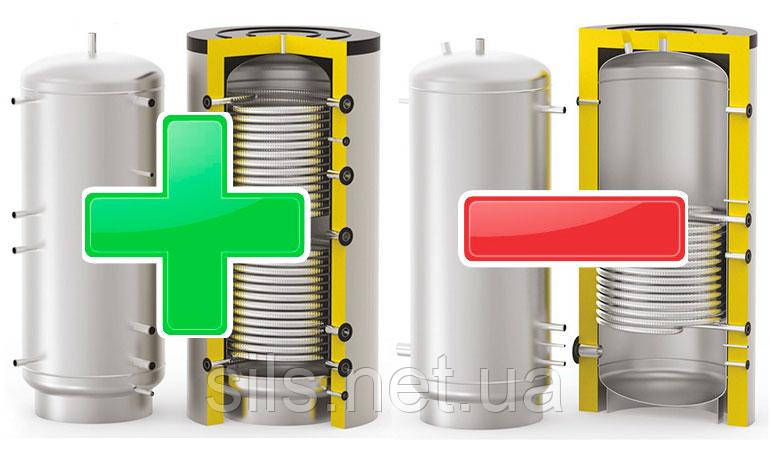

Переваги та вади

Будь-яка система гарячого водопостачання не позбавлена вад. Абсолютно досконалого обладнання немає в природі. До честі компанії DRAZICE, її бойлери непрямого нагрівання практично не мають вад, навпаки, якщо проаналізувати відгуки покупців, система практично ідеальна. Однак нам вдалося знайти ложку дьогтя в цій бочці меду, алечнімо традиційно з солодкого.

Переваги:

  • Економія. Вартість кубометра холодної води набагато нижча, ніж гаряча. Водночас бойлери непрямого нагрівання не вимагають під'єднання додаткових джерел живлення й нагрівальних елементів.

  • Вигода. Завдяки такій системі, можна в порівняно короткий термін забезпечити сімейство великим об'ємом гарячої води — місткість пристроїв для безперервного нагрівання води варіюється в межах 10-200 літрів.

  • Практичність. Теплоносій для такої системи можна отримувати з будь-якого зовнішнього джерела.

  • Безпека. Теплоносій надійно захищений від контакту з водою. Крім цього, система надійно захищена від перегрівання та короткого замикання.

  • Удобство. Бойлер забезпечує віддання води на кілька точок добору з підтриманням стабільної температури. Як порівняння: накопичувальні водонагрівачі зазвичай не справляються з таким навантаженням. Якщо одна людина приймає душ, а інша відкриє кран на кухні, першого обов'язково обдасть струменястої крижаної води або окропу.

Браки:

  • Вартість зазвичай вища, ніж у будь-якого аналогічного обладнання.

  • На нагрівання води в баку йде досить багато часу. У цьому плані накопичувальні водонагрівачі з вбудованими ТЕНами мають виграшніший вигляд.

  • Проблеми з під'єднанням у літній період. У цей час системи опалення вимкнені, тому виникають проблеми із забором теплоносія. Проблема розв'язується за допомогою вбудованих нагрівальних елементів, що нівелює перевагу економії.

Крім цього, для ефективної роботи системи, бойлер потрібно встановлювати безпосередньо близько до джерела теплоносія. З огляду на те, що обладнання має чималі габарити, це буває важко зробити. Наприклад, під час під'єднання бойлера до газового котла в приватному будинку потрібно окреме технічне приміщення.

Варіанти під'єднання пристрою для безперервного нагрівання води

Під'єднання водонагрівача непрямого нагрівання до систем опалення й водопостачання виконується у два етапи. Спочатку під'єднується подавання холодної води:

  • Через нижній патрубок відбувається подавання.

  • У середній точці міститься зона рециркуляції.

  • До верхньої патрубки під'єднуються точки роздавлення.

Під'єднання до теплоносія виконується у зворотному порядку:

Досить часто практикується під'єднання за допомогою триходового клапана. У результаті виходить автоматична двоконтурна система:

Працює під'єднання так: клапан перемикає роботу системи, керуючись сигналами термостата. Якщо температура в системі ГВС падає до встановленого мінімуму, клапан спрацьовує, перепрямовуючи потік гарячої води в змійовик (див. схему нижче). Коли температурний режим досягає заданих значень, клапан спрацьовує у зворотний бік, спрямовуючи теплоносій у систему опалення.

Модельний ряд компанії DRAZICE

Вибираючи продукцію цього виробника, не зайвим буде ознайомитися з пропонованим асортиментом. Компанія пропонує такі моделі:

DRAZICE OKC NTR/Z

  1. Індикатор температури

  2. Трубчастий теплообмінник

  3. Робочий термостат із зовнішнім блоком керування

  4. Кришка електропід'єднання

  5. Трубка впуску холодної води

  6. Гільза робочого та запобіжного термостата

  7. Трубка випуску теплої води

  8. Магнієвий анод

  9. Сталевий емальований резервуар

  10. Поліуретанова ізоляція 42 мм без фреону

  11. Кожух водонагрівача

  12. Циркуляція

  13. Інший вихід гарячої води

Це серія бойлерів накопичувального типу з можливістю настінного кріплення. Розташування бака — вертикальне. Всі моделі цієї серії не мають вбудованих нагрівальних елементів, теплообмінник контактує тільки з зовнішніми джерелами.

У штатній комплектації, бойлери обладнуються терморегуляторами для під'єднання циркуляційного насоса та триходового клапана, запобіжниками, циркуляційними виведеннями. У цій сірці випускаються 5 моделей, які мають об'єм бака 80, 100, 125, 160 і 200 літрів.

Відповідно кожен покупець зможе підібрати бойлер, який повністю задовольняє індивідуальні вимоги. Час нагрівання бака теплоносіям варіюється в межах 14-50 хвилин.

ТипOKC 80 NTR/ZOKC 100 NTR/ZOKC 125 NTR/ZOKC 160 NTR/ZOKC 200 NTR/Z
Об'єм [л] 76 95 120 148 196
Вага водонагрівача [кг] 38 56 61 70 84
Висота водонагрівача [мм] 757 902 1 067 1 255 1 287
Діаметр водонагрівача [мм] 524 524 524 524 584
Поверхня теплообмінника [м^2^^] 0,41 1,08 1,08 1,08 1,08
Робочий тиск бака [MPa] 0,6 0,6 0,6 0,6 0,6
Робочий тиск теплообмінника [MPa] 1 1 1 1 1
Діапазон встановлення [°C] до 80 до 80 до 80 до 80 до 80
Рекоменд. температура теплої води [C] 60 60 60 60 60
Коеф. електролектр. безпеки IP 44 IP 44 IP 44 IP 44 IP 44
Напруга під'єднання 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz
Номіналь.отоп. потужність за температу. опал. води 80 °C і витрати 720 л/год [W] 9 000 24 000 24 000 24 000 24 000
Час нагрівання води з 10 °C до 60 °C [хвилини] 29 14 17 22 28
Статична втрата [Вт] 40 47 57 67 72
DRAZICE OKCV NTR

  1. Трубка подавання теплої води

  2. Сталевий емальований резервуар

  3. Поліуретанова ізоляція

  4. Магнієвий анод

  5. Подавання опалювальної води

  6. Гільза робочого та запобіжного термостата

  7. Робочий термостат із зовнішнім блоком керування, запобіжний термостат

  8. Кришка екдектропід'єднання

  9. Трубка впуску холодної води

  10. Теплообмінник

  11. Вихід опалювальної води

  12. Корпус водонагрівача

Серія бойлерів непрямого нагрівального накопичувального типу з горизонтальним розташуванням бака. Як і в попередньому разі, нагрівальні елементи не передбачені конструкцією, нагрівання води відбувається тільки від зовнішнього теплоносія.

Максимально допустима температура зовнішнього джерела: +110 градусів, тиск у системі — 0.4 МПа. За підтримання оптимального температурного режиму відповідає вбудований термостат, який може керувати насосом, двох — або триходовим клапаном.

Серія представлена на ринку чотирма моделями, з об'ємом бака: 125, 160, 180 і 200 літрів. Час нагрівання варіюється в межах 26-43 хвилин. Теплопотерія не перевищує 1.4 кВт/год.

Тип Ед. изм. OKCV 125 NTR OKCV 160 NTR OKCV 180 NTR OKCV 200 NTR
Об'єм л 125 152 180 200
Вага водонагрівача кг 55 65 76 80
Поверхня теплообмінника м2 0,7 0,7 0,75 0,75
Висота водонагрівача мм 1 046 1 235 1 200 1 300
Діаметр водонагрівача мм 524 524 584 584
Робочий тиск бака Бари 6 6 6 6
Робочий тиск теплообмінника Бари     4 4
Під'єднання теплої техн. води   JS 3/4" JS 3/4" JS 3/4" JS 3/4"
Під'єднання опалювальної води   JS 3/4" JS 3/4" JS 3/4" JS 3/4"
Діапазон регулювання °С ДО 80 ДО 80 ДО 80 ДО 80
Рекоменд. температура теплої води °С 60 60 60 60
Коеф. електролектр. безпеки   IP 44 IP 44 IP 44 IP 44
    1 P-EN АС 1 P-EN AC 1 P-EN AC 1 P-EN AC
Напруга під'єднання В/Гц 230 V/50 230 V/50 230 V/50 230 V/50
    Hz Hz Hz Hz
Ном. опал. потужність за температу. опалення води 80 °C і витрати 310 л/год Вт 10 260 10 260 11 000 11 000
Час нагрівання з 10 °C до 60 °C хвилин 43 53 63 72
Номіналь. опал. потужність за температу. опал. води 80 °C і витрати 720 л/год Вт 16 800 16 800 18 000 18 000
Час нагрівання з 10 °C до 60 °C хвилин 26 35 38 43
Теплові втрати кВтч/24ч 1,09 1,39 1,39 1,4
DRAZICE OKC NTR, NTRR

Серія бойлерів непрямого нагрівального накопичувального типу для підлогового встановлення. Розташування бака — вертикальне. Потрібно зазначити, що маркування бойлера вказує на кількість теплообмінників: NTR — один, NTRR — два. Варіант із подвійним під'єднанням до теплоносія, наприклад: газовий котел і будь-яке альтернативне джерело, допомагає істотно збільшити ККД обладнання.

OKC NTR

  1. Термометр. Робочий термостат із зовнішнім блоком керування

  2. Сталевий емальований резервуар

  3. Гільза робочого та запобіжного термостата

  4. Кожух водонагрівача

  5. Поліуретанова ізоляція без фреону

  6. Трубчастий теплообмінник

  7. Отвір випуску

  8. Трубка впуску холодної води

  9. Циркуляція

  10. Магнієвий анод

  11. Трубка випуску теплої води

  12. Кришка екдектропід'єднання

ТипOKC 100 NTROKC 125 NTROKC 160 NTROKC 200 NTROKC 250 NTR
Об'єм [л] 87 112 148 208 242
Вага водонагрівача [кг] 53 66 73 93 92
Висота водонагрівача [мм] 902 1 067 1 255 1 398 1 542
Діаметр водонагрівача [мм] 524 524 524 584 584
Поверхня теплообміннику [м2] 1,08 1,45 1,45 1,45 1,45
Робочий тиск теплообмінника [MPa] 1 1 1 1 1
Макс.температура теплої води [C] 90 90 90 90 90
Напруга під'єднання 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz
Номіналь. опал. потужність за температу. опал. води 80 °C і витрати 720 л/год [W] 24 000 32 000 32 000 32 000 32 000
Час нагрівання з 10 °C до 60 °C [хвилини] 13 12 16 23 26
Коеф. елегантний IP 42 IP 42 IP 42 IP 42 IP 42
Статична втрата [Вт] 42 54 75 82 87

Серія складається із шести моделей, об'єм бака: 100, 125, 160, 200 і 250 літрів. Потрібно зазначити, що варіант роботи з двома теплообмінниками передбачений тільки для серії NTRR, об'ємом 200 і 250 літрів. До базової комплектації входить терморегулятор, запобіжний клапан, циркуляційний вихід.

Час нагрівання варіюється від 14 до 36 хвилин. У разі під'єднання двох теплоносіїв, цей показник знижується в 1.5 раза.

OKC NTRR

  1. Термометр. Робочий термостат із зовнішнім блоком керування

  2. Сталевий емальований резервуар

  3. Гільза робочого та запобіжного термостата

  4. Кожух водонагрівача

  5. Поліуретанова ізоляція без фреону

  6. Трубчастий теплообмінник

  7. Отвір випуску

  8. Трубка впуску холодної води

  9. Циркуляція

  10. Магнієвий анод

  11. Трубка випуску теплої води

  12. Кришка екдектропід'єднання

ТипOKC 200 NTRROKC 250 NTRR
Об'єм [л] 200 234
Вага водонагрівача [кг] 102 104
Висота водонагрівача [мм] 1 362 1 542
Діаметр водонагрівача [мм] 584 584
Поверхня теплообміннику [м2] 1× 2 1× 2
Робочий тиск бака [MPa] 0,6 0,6
Робочий тиск теплообмінника [MPa] 1 1
Макс.температура теплої води [C] 90 90
Напруга під'єднання 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz
Номіналь. опал. потужність за температу. опал. води 80 °C і витрати 720 л/год [W] 2× 24 000 2× 24 000
Час нагрівання з 10 °C до 60 °C [хвилини] 14/14 14/23
Коеф. елегантний IP 42 IP 42
Статична втрата [Вт] 82 87
DRAZICE OKC NTR BP, NTRR BP

Бойлери непрямого нагрівання останнього покоління. Моделі належать до підлогового типу з вертикальним розташуванням бака. Резервуар для води емальований, передбачена можливість під'єднання одного або двох теплоносій: маркування NTR і NTRR відповідно.

OKC NTR BP

  1. Сталевий емальований бак

  2. Корпус водонагрівача

  3. Трубка випуску теплої води

  4. Отвір для чищення та перевірок

  5. Вхід холодної води

  6. Магнієвий анод

  7. Регулювальний щит нижнього теплообмінника й індикатора температури

  8. Циркуляція

  9. Теплообмінник

ТипOKC 160 NTR/BPOKC 200 NTR/BPOKC 250 NTR/BP
Об'єм [л] 148 208 242
Вага водонагрівача [kg] 76 92 94
Висота водонагрівача [мм] 1 052 1 362 1 542
Діаметр водонагрівача [мм] 584 584 584
Робочий тиск бака [MPa] 0,6 0,6 0,6
Робочий тиск теплообмінника [MPa] 1 1 1
Макc.температура опалення води [C] 110 110 110
Макc. температура теплої тих. води [C] 90 90 90
Поверхня нижнього теплообмінника [м^2] 1,45 1,45 1,45
Потужність теплообмінника (НТ/ВТ) [kW] 32 32 32
Час нагрівання з 10 °C до 60 °C (теплоб.) [минут] 16 23 32
Постійна продуктивність гарячої води* теплообмінника [л/год] 990 990 990
Навантажувальний профіль З З З
Статична втрата [Вт] 75 82 87
OKC NTRR BP

  1. Сталевий емальований бак

  2. Корпус водонагрівача

  3. Трубка випуску теплої води

  4. Отвір для чищення та перевірок

  5. Циркуляція

  6. Трубчастий теплообмінник

  7. Трубка впуску холодної води

  8. Магнієвий анод

  9. Отвір для нагрівального елемента 6/4"

  10. Індикатор температури

  11. Гільза для датчиків температури

ТипOKC 200 NTRR/BPOKC 250 NTRR/BP
Об'єм [л] 200 234
Вага водонагрівача [кг] 103 107
Висота водонагрівача [мм] 1 362 1 542
Діаметр водонагрівача [мм] 584 584
Робочий тиск бака [MPa] 0,6 0,6
Робочий тиск теплообмінника [MPa] 1 1
Макc.температура опалення води [C] 110 110
Maximální teplota TUV . [°C] 90 90
Макc. температура теплої тих. води [м^2] 1 1
Поверхня верхнього теплообмінника [м^2] 1 1
Потужність нижнього/верхнього теплообмінника (НТ/ВТ) [kW] 2× 24 2× 32
Постійна потужність TUV*/НТ/ВТ [л/год] 670/650; 1 080** 670/650; 1 080**
Час нагрівання з 10 °C до 60 °C (теплоб.) [минут] 14/14 14/17
Навантажувальний профіль З З
Статична втрата [Вт] 82 87

Ключовою особливістю є фланцовий люк, розташований у нижній частині резервуара. Цей елемент використовується для технічного обслуговування бойлера, може слугувати гніздом для встановлення водонагрівального елемента. Крім цього, для під'єднання до системи сонячних батарей передбачений спеціальний патрубок. Ця особливість є в моделей NTRR з об'ємом резервуара від 200 літрів.

Як правильно прочитати умовні позначення

OKC E 200 Z BP R RR /2,2kW HV 1MPa TUV
фірмове маркування водонагрівачів
допоміжний електронагрів
об'єм водонагрівача
підвісний
бічний фланець (оглядовий люк)
один змійовик (теплообмінник)
два змійовики
потужність допоміжного електронагрівання
верхні висновки теплообмінника
резервуар із робочим тиском до 1 MPa
гаряча вода для технічних і господарських цілей

Про компанію

Бренд DRAZICE добре відомий у Європі та далеко за її межами. Основна спеціалізація компанії: виробництво та реалізація водонагрівальних систем, об'ємом від 5 до 1 000 літрів. Компанія веде історію з 1900 року, почавши діяльність, як млин і пекарня.

Прихід нового керівника в 1910 році кардинально змінив розвиток підприємства. DRAZICE починає масштабне вивчення галузі енергетиці та навіть відводить двотурбінну ГЕС. Через 16 років компанія має вже 8 гідроелектростанцій, забезпечуючи електроенергію 380 навантажених пунктів.

Переломним етапом стає 1956 рік, коли почалося розвиток нового напрямку компактних водонагрівачів. Уже 1972 року, був створений інноваційний бойлер комбінованого типу, запущений у серійне виробництво.

Зараз DRAZICE — це один із найбільших європейських постачальників. Компанія постійно працює над розширенням асортименту, освоюючи нові напрями.

bydom.ru

Бойлер Drazice OKC 160 NTR — характеристики, схема, під'єднання, відгуки

Бойлер drazice okc 160 ntr АОскільки вже ми почали писати про цю чеську марку, то варто хоча б один бойлер непрямого нагрівання «розібрати за вінтиками». Представляємо вам бойлер Drazice OKC 160 NTR, на базі якого відразу познайомимо всі моделі з одним теплообмінником об'ємом від 80 до 210 літрів.

Ми публікували раніше загальний огляд із бойлерів Драбиці. Відблискували також і великий матеріал з коментарями та відгуками через Drazice 200 NTR (210 літрів, 1 теплообмінник) і модифікації 200 NTRR (210 літрів, 2 теплообмінники). Можете перейти за посиланнями та подивитися їх.

Тепер перейдемо до детального розбирання — подивіться, що являє собою бойлер Drazice OKC 160 NTR.

Лінійка чеських БКН з одним теплообмінником представлена моделями з обсягом бака від 80 до 200 літрів. Їх технічні характеристики ви бачите в таблиці, представленій нижче:

Це бойлери з можливістю прямого під'єднання до одного теплогенератора, в якості якого може слугувати будь-який водогрійний котел — газовий, дизельний, твердопаливний або електричний.

Хоча в разі з використанням електричного котла простіше було б відразу ставити електричний водонагрівач на систему ГВС.

Хоча, якщо ви ставите обладнання на перспективу під'єднання магістрального газу, то в цей момент бойлер непрямого нагрівання Drazice може бути просочений і електричного котла. Коли настане час під'єднувати газове обладнання, вам залишиться лише змінити теплогенератор. Вся обв'язка, всі труби в котельній, все обладнання з виробництва ГВС у вас уже буде встановлене й нічого з цього не доведеться міняти.

Бойлер Drazice OKC 160 NTR — креслення та пояснення:

Бойлер drazice okc 160 ntr схема

Принципова схема під'єднання бойлера Драбице з одним теплообмінником до системи ГВС:

Бойлер drazice okc 160 ntr схема подключения

Під'єднання бойлера Драбице з одним теплообмінником до системи опалення:

Бойлер drazice okc 160 ntr схема подключения к СО

Водонагрівачі NTR з літерою Z можна змонтувати на стіні, що дасть змогу заощадити простір на підлозі в котельному або підсобному приміщенні, де встановлений теплогенератор.

Бойлер drazice okc 160 ntr Z

Чому варто вибрати бойлер Drazice OKC 160 NTR (бойлер непрямого нагрівання, один теплообмінник, без можливості догрівання води електрикою)? Тому що це проста та надійна система виробництва ГВС із достатнім для сім'ї в 4 особи об'ємом накопичувального бака. А ще це чудовий виробник із ім'ям, який забезпечує якісним обладнанням і забезпечує гарним сервісом.

відгуки через БКН Drazice OKC 160 NTR

Конкретно на бойлер непрямого нагрівання Drazice OKC 160 NTR ми маємо два відгуки. Один від власника, а другий — від користувача. Відблискуємо їх нижче:

Сергій Кучумів, Дзвінірода: Я купив будинок у передмісті, звичайний невеликий будинок. Матеріал — шлакоблок, утеплял звичайно. Переробив мансарду, зробив житловий у зимову пору. Потім поміняв систему опалення, добре, що є газ. Прибрав старий електричний нагрівач, поставив бойлер непрямого нагрівання Дражиця 160. Контур під'єднав до газового котла Вайсман. Вода чудова, гаряча, 80 градусів у бойлері. У нас сім'я 5 осіб — я, дружина, тість, двоє дорослих дітей. жодного разу не було такого, щоб не вистачає гарячої води або пішла ледве тепла.

А ось відгук не власника, але користувача:

Анатолій Єчасчук, Архангельськ: На нашому заводику цей бойлер Драбице 160 літрів гріє воду для душу. Зміни маленькі, по 4 особи. Та й миєшся швидко, додому пора. Але ось скільки він коштує — ніколи на ремонті не був, щодня гаряча вода. Влітку воду гріє водогрей Арістон на 200 літрів, а взимку — бойлер Драбице. 160 літрів вистачає зміни за очі. Сам цех гріє котел на відпрацювання, ну і було б дивно, якби взимку воду для душової гріли б електрикою.

У нас в сусідньому ангорі меблевий цех, теж трохи людей працює. У них там теж опалюються своїми ж відходами, тільки дерев'ячками топлять. Меблі. Ну так теж бойлер від котла працює, марку не знаю.

Якщо ви маєте що сказати щодо цього матеріалу або зазначеного в огляді теплового обладнання, пишіть в коментарях нижче. А ще можете надіслати лист на редакторську пошту, посилання на пошту в колонці зліва.

kotlobzor.ru

Характеристики моделей різних серій, інструкція з монтажу, ціни

Якщо стоїть завдання вибору водонагрівального обладнання, професіонали рекомендують звернути увагу на бойлер марки Драбице. Чеська кампанія виробляє техніки понад 60 років, постійно вдосконалюючи функціонал і дизайн. Покупцям пропонуються прилади, що забезпечують чималу економію. Попри досить високу вартість, якість роботи та довгий термін експлуатації цілком виправдовує витрати на придбання. Під'єднання можливе до опалювальної системи або електрики.

Особенности водонагревателей Дражице

Оголовлення:

  1. Опис конструкції
  2. Характеристики моделей Drazice
  3. Думки та відгуки про бойлери
  4. Нюанси монтажу
  5. Розкладки

Характеристики та особливості

Бойлер непрямого нагрівання Драбице під'єднується до котла, що циркулює теплоносій підтримує потрібну температуру. У конструкцію входить бак для води, у якому розташований змійовик. Drazice може працювати на кутах і дровах, газу, альтернативних джерелах (сонячна енергія, біопаливо). Обладнання здатне подавати воду на кілька точок одночасно.

Виробляються пристрої зі сталі, покриваються термозахисною емаллю, яка оберігає корпус, внутрішні стінки та шви від пошкоджень і корозії. Магнієвий анод пом'якшує воду та не допускає утворення накипу. Зовні нанесений лакофарбовий порошковий склад методом гарячого сушіння. Колір напилення може бути білим, червоним, синім або сріблястим, залежно від побажань покупця.

Головна відмінність Drazice OKC 160 NTR полягає в наявності керамічного термоелемента. Його довгий термін експлуатації зумовлений захисною оболонкою, виготовленою з тієї ж сталі, що й корпус. Тому пристрій не боїться руйнівного ефекту гальванічного або хімічного впливу. ТЕН вбудований у фланець, що дає змогу легко його замінити в разі зламання, не піддаючи конструкції розгерметизації. Завдяки теплоізоляційному шару з поліуретану, відсоток втрат енергії мінімізований.

Опис модельного ряду

Усі типи резервуарів виготовлені та зібрані в Чехії, що підтверджує високу якість. Є комбіновані прилади для нагрівання від електрики та системи опалення, працюють тільки від одного джерела, бойлери з двома спіралеподібними обмінниками. Щоб придбати відповідний варіант, необхідно розглянути особливості кількох серій:

1. Drazice OKCV, OKC комбінованого типу (80-200 л).

Це навісні конструкції зі сталевим баком, покритим емаллю. Обладнані трубкою випуску води, індикатором температури, запобіжним термостатом. Теплоізоляція з поліуретану завтовшки 40 мм не містить фреону, внутрішня поверхня покрита високоякісною емаллю без добавки нікелю. Сервісний люк дає змогу проводити профілактичні роботи для усунення накипу та осаду.

До цієї серії комбінованих бойлерів Drazice входять марки OKCV 125, 160, 180, 200 NTR. Об'єм бака 75-147 л, робочий тиск — 0,6-1 МПа. Споживана потужність — 2 кВт. Максимальна температура становить 80 °C, час нагрівання — 2,5-5 годин. Моделі Драбиці OKC 80, 100, 125, 160, NTR/Z призначені для вертикального монтажу, згідно з відгуками дуже продуктивні, майже у всіх типів наявний сухий керамічний термоелемент і циркуляція. Об'єм — 175-195 л, споживана потужність — 2,5-9 кВт. Час підігрівання — 5 годин, з теплообмінником — 25-40 хвилин.

Устройство горизонтального бойлера

2. Драбина OKCE NTR/BP, S з непрямим нагріванням.

Бойлери виробництва Drazice на 160-200 літрів накопичувального типу. Підходять для технічних і господарських потреб із заданим обсягом. Працюють від котлів із твердим і рідким паливом, газового обладнання й альтернативних джерел енергії. Модель можна купити в комплекті з допоміжними термоелементами, вбудованими у фланець. Корпус покритий білою фарбою на порошковій основі, теплоізоляція постачається додатково, її потрібно встановлювати самостійно.

Бойлери OKCE 100-300 S/3 розраховані на потужність 2,506 кВт. Об'єм бака становить 160-300 л, максимальний тиск — 0,6 МПа, температура — 80 °C. Час нагрівання займає від 3 до 8,5 години. Drazice OKCE 100-250 NTR/BP мають вбудований або бічний фланець. Можуть працювати з об'ємом води від 95 до 125 л за тиску 0,6-1 Мпа. Потужність нижнього та верхнього обмінника — 24-32 кВт. Максимальна температура води — 110 °C. Коефіцієнт мережевої безпеки IP44.

Технические данные OKCE

3. Електричні краєвиди.

Водонагрівачі Дражиці є накопичувальними, призначені для монтажу на стіну. У зв'язку з тим, що відстань між кріпленнями не змінювалася за всю історію компанії, замінити старе обладнання на більш досконалі не становитиме труднощів. Діяльність здійснюється за допомогою керамічного елемента, яким керує термостат. Для безпеки встановлений запобіжник. Заміна деталей проводиться без порушення герметичності, завдяки сервісному люку.

Drazice OKHE 80-160 обладнані сухим ТЕНом, регулювальним гвинтом, посиленою теплоізоляцією завтовшки 55 мм, яка оберігає від втрат ресурсу. Об'єм резервуара — 80-152 л, номінальне перевищення тиску — 0,6 МПа. Споживана потужність — 2 кВт, час нагрівання води від електрики становить 2-5 годин.

Всі моделі Drazice такого типу можна обладнати елементами з показником 4000 Вт, через що період оброблення рідини до використання знизиться вдвічі.

Характеристики OKHE

4. Бойлери, що працюють від опалювальної системи.

До цієї серії входять Drazice OKC 200 NTR, OKCV NTR. Підходять для приготування гарячої води від носія або за допомогою геліосистем. Це навісне вертикальне або горизонтальне підлогове обладнання круглої форми. Бак закритий сталевим кожухом, обробленим білим лаком. Загуби тепла знижують шар поліуретану завтовшки 40 мм. Обладнані магнієвим анодам, трубчастим обмінником, термометром, сервісним люком. У комплектації ОКС ізоляція постачається окремо, її монтують самостійно. У всіх моделей власна циркуляція. Об'єм резервуарів становить від 150 до 245 л у першому варіанті та 300-1000 л у Drazice OKCV. Температура нагрівання води — 80-100 °C, потужність елементів — 32-48 кВт. Робочий тиск — 1-1,6 МПа.

OKC 200 NTR и Solar Set

5. Бойлери з двома спіралеподібними теплообмінниками.

Бойлери фірми Drazice Solar, Solar Set, OKC NTRR застосовуються для сонячних колекторів. Система керується спеціальним регулятором, який активує або вимикає насос, залежно від температурних коливань між геліоустановкою й баком із гарячою водою. Додаткове нагрівання здійснюється за допомогою електричного термоелемента або теплообмінника верхнього типу.

До комплектації входить попередньо змонтований насос, розрахований на витрату рідини об'ємом 2-15 л/хв, регулятор для сонячного обладнання. Сталевий резервуар обладнаний посиленою ізоляцією завтовшки 60 мм. До нижнього входу вмонтований контрольований гальмівний прилад, що оберігає від довільної циркуляції в солярному контурі. Є вертикальний датчик температури.

Думки власників

Для тих, хто збирається придбати бойлер непрямого нагрівання і не може визначитися з виробником, рекомендується скористатися відгуками власників, які вже встановили прилад фірми Drazice у своїх будинках:

_21-100«Бойлери чеського виробника Драбице підійдуть для будь-якої квартири або будинку. Незалежно від обраної моделі, можна бути впевненим у якісній роботі та довгому терміні експлуатації. Товстий шар теплоізоляції дає змогу максимально мінімізувати втрати енергії. Найкраще встановити розширювальний бак, крани між резервуаром і запобіжним клапаном не потрібні. Відгуки та враження про мій обладнаний маркою OKC160 NTR тільки позитивні».

Анатолій Токарів, дата.

sl08-100«У нас бойлер від компанії Drazice функціонує вже 5 років модель OKCV 200 NTR. За цей час лише кілька разів проводили профілактику, і одного разу довелося поміняти анод. Завдяки особливій конструкції та резервному люку, це зробити нескладно. Оскільки пристрій працює без нарекань, купувати інше не доведеться. На принципі непрямого нагрівання зручно обслуговувати великий будинок, з чим техніка справляється на добре. Краще під'єднання довірити професіоналам ».

Анна, Санкт-Петербург.

_21-100«Два року тому придбав водонагрівач від фірми Drazice, марка Solar Set. Настав купити саме цю модель, що було пов'язано з проєктуванням сонячного колектора. За весь час жодного разу бойлер не підвів, хоч попрацював над установленням. Подає воду на всі точки: ванну, душову, кухню. Чудово справляється з функціями опалення. Головне завдання — вчасно профілактику. Як не намагалися очищати воду, навіть поставили потужні фільтри, накип однаково утворилася. Своєчасні заходи не дали змогу вийти з ладу жодної деталі ».

Максим, Екатеринбург.

_21-100«Настінний Drazice OKCE 100 NTR купили понад рік тому. Прихопили його характеристики та позитивні відгуки споживачів. У нас дуже багатогальована сім'я, тому весь обсяг витрачається досить швидко. Але це не заважає бойлеру вчасно підігрівати воду в потрібній кількості. Оскільки в домі є діти, температуру виставили оптимальну завдяки регулятору. У ньому два ТЕНи, один із яких вимикається в разі простою, що дає змогу заощаджувати. Час нагрівання води становить приблизно 4 години, що нас цілком влаштовує. Тепер уже ми даємо позитивні відгуки та рекомендуємо всім друзям».

Вікторія, Нижній Новгород.

Схема подключения

Нюанси встановлення бойлера

Схема під'єднання бойлера непрямого нагрівання полягає в дотриманні таких умов:

1. Навісні моделі кріплять на анкерні болти або скоби. Для підлогового варіанту необхідно підготувати поверхню: вона має бути рівною.

2. Тиск у системі відповідає заявленим параметрам приладу, які вказані в технічному паспорті.

3. Для скорочення часу нагрівання краще розміщувати обладнання вище котла. У разі стаціонарних варіантів потрібне облаштування подіуму заввишки 10 см.

4. Під час монтажу бойлера необхідно дотримуватися техніки безпеки.

5. Вхідні та зворотні патрубки спрямовують убік котла.

6. Якщо використовується складні системи опалення та забезпечення ГВС, для розподілу монтують колектор, гідравлічну стрілку або модуль.

7. За двох котлах доцільно застосовувати два насоси та під'єднання зворотного клапана. У цьому разі головну роль відіграє контур, призначений для бойлера. Регулювання роботи всіх систем здійснює термодатчик.

Вартість

Ціни на бойлери непрямого нагрівання Drazice залежать від багатьох чинників. Враховуються конструкція приладу, об'єм бака, розміри, наявність додаткових елементів. У таблиці вказана приблизна вартість на різні моделі:

Марка бойлера Розмір, мм Вага, кг Об'єм, л Ціни, рублі
OKCV160

OKCV200

OKCV 200 NTR

1500×500

1300×600

1200х600

70

80

75

150

200

200

20 000-30 000

30 000-40 000

40 000-50 000

OKC80

OKC125

OKC160 NTR

750х500

1500х500

1300х500

40

60

70

75

120

150

15 000-20 000

25 000-30 000

40 000-50 000

OKCE 100-250NTR

OKCE 100-300 S

1000х400

1500х600

50-100

100-200

100-300

400-1000

30 000-70 000

40 000 – 80 000

Solar Set 1600х700 140 300 80 000-100 000
OKC NTRR 1700х700 150 350 90 000-120 000

Водонагрівачі Drazice є одним із найкращих варіантів для забезпечення житла ГВС. Вони можуть функціонувати від системи опалення або електрики, ефективні в застосуванні з геліоустановками. Для роботи обладнання підходять вугілля, дрова, газ, альтернативні джерела ресурсів. Кожен елемент бойлера розроблений для надійності, економії та тривалої експлуатації.

obogrevguru.ru

Як приєднати бойлер непрямого нагрівання "Дражиця"? Брак бойлерів Drazice

Для того, щоб забезпечити правильну роботу бойлера непрямого нагрівання, треба використовувати в процесі монтажу схему під'єднання. Водночас опаленням теж можна буде користуватися, а вода в домі стане подаватися на всі точки паркана. Обв'язування бойлера складності не викликає, для цього треба використовувати арматуру та матеріали, які застосовуються для робіт із під'єднання котла до системи гарячого водопостачання.

Визначення місця БКН

бойлер косвенного нагрева дражица

Якщо ви вирішили використовувати в роботі бойлер непрямого нагрівання «Дражиця», то на першому етапі важливо визначити його розташування. Якщо цей вузол буде ближчим до котячого обладнання, то тепловід'єм виявиться ефективнішим, як і передавання тепла на гаряче водопостачання. Установлення бойлера здійснюється в котельній, проте іноді цю складову систему можна побачити в:

  • ванних кімнатах;
  • коридорах;
  • підсобних приміщеннях.

Водночас теплознімання буде не таким ефективним, як у разі зі схемою, коли опалювальне обладнання розташовується в котельній. Але в цього рішення є й свої переваги, виражені в тому, що споживачі виявляться ближчими до бойлера, тепловтрати водночас знизяться, як і час очікування гарячої води.

дражице бойлер косвенного нагрева

Бойлер непрямого нагрівання «Дражиця» може бути розміщений у котельній, у цьому разі можна використовувати один із варіантів монтажу приладу. Наприклад, настінні горизонтальні прилади постачаються з арматурою в комплекті для кріплення до вертикальної поверхні. Підлогові бойлери арматури не мають, проте їх потрібно буде доповнити підставками для монтажу на підлогу.

Не варто встановлювати підлоговий бойлер на стіну, адже така спроба може закінчитися жахливо. Якщо прилад, у якому міститься велика кількість води, впаде зі стіни, то весь перший поверх виявиться затопленням окропом. Тому бойлер необхідно встановлювати за задумом виробника.

Коли монтується бойлер непрямого нагрівання «Дражиця», потрібно впевнитися, що вихідні та вхідні патрубки для виходу та подавання теплоносія спрямовані в бік кісткового обладнання. Інакше майстру доведеться навчитися, облаштовуючи систему з обводів, куточків і трубок. Водночас обв'язування бойлера виявиться «кривою». У разі правильного виконання робіт ви отримаєте два прямі відведення від системи.

Під'єднання бойлера до опалення та гарячого водопостачання

бойлер косвенного нагрева дражице 200

Бойлер непрямого нагрівання «Дражиця» має під'єднати до опалення та ГВС. Щойно ви встановите прилад на місце, можна розпочинати під'єднання. У ньому є кілька патрубків, а саме: вихід гарячого теплоносія від холодної й гарячої води ГВС.

Коли збирається циркуляція гарячого водопостачання, то двома останніми патрубками будуть вихід підігрітої води та вхід теплого теплоносія. До того, як крани в точках забору не відкриті, вода циркулюватиме системою гарячого водопостачання, у цей момент вона підігрівається до потрібної температури. Щойно кран відкриється, рідина піде до споживача.

«Дражиці» — бойлер непрямого нагрівання, який має бути під'єднаний двома патрубками в системі опалення кісткового обладнання. Два інші патрубки мають вести в систему гарячого водопостачання. Якщо використовується комбінований бойлер, то вода грітиметься від теплоносія в системі опалення й підігріватиметься за допомогою електричного ТЕНа, поки не дістанеться до споживача.

Якщо гаряче водопостачання працює за принципом циркуляції гарячої води, то в схему необхідно додати циркуляційний насос, його встановлення здійснюється перед вхідним патрубком гарячого водопостачання. Бойлер непрямого нагрівання «Дражиці-200» під'єднується так, щоб прилад із загальної схеми можна було виключити за потреби. Така потреба виникає під час ремонту та профілактики. Для цього необхідно встановити байпас на виходах і входах.

Принципи під'єднання бойлера

дражице бойлер косвенного нагрева 200 литров

В агрегат вода буде подаватися на два контури, перший із яких є нагрівальним, під'єднуваним до будинку системою опалення. Інший контур використовується для нагрівної води, яка подається із системи водопроводу та виводиться на кухню або у ванну.

Бойлер непрямого нагрівання «Дражиця-160» встановлюється з урахуванням дотримання певних принципів. Серед них треба виділити:

  • потреба подавання холодної води в нижню частину приладу;
  • виведення гарячої води у верхній точці агрегату;
  • надходження теплоносія в бак зверху вниз.
  • циркуляція має бути реалізована в центральній частині ємності обладнання.

Важливо пам'ятати, що антифриз або вода подаватимуться у верхній патрубок, а повертатися назад із нижнього.

Варіанти обв'язування

бойлер косвенного нагрева дражица 160

Найчастіше під час під'єднання бойлера непрямого нагрівання використовується одна з трьох основних схем, а саме:

  • використання циркуляційних насосів;
  • варіант із триходовим клапаном;
  • застосування гідравлічної стрілки.

Крім цього, необхідно враховувати, що є варіанти використання рециркуляційної системи, яка підвищує якість гарячого водопостачання у квартирі або будинку.

Особливості використання триходового клапана під час під'єднання

бойлер косвенного нагрева дражице подключение

Якщо у вашому будинку гаряча вода споживається у великому об'ємі, то рекомендується використовувати під час під'єднання бойлера непрямого нагрівання триходовий клапан. Водночас створюється два контури, один із них обігріває приміщення, тоді як інший потрібен для нагрівання води в приладі. Для розподілу потоку між ними встановлюється триходовий клапан, керований термостатом.

Ця система працює за певним принципом. Щойно температура в баку опуститься нижче за потрібне значення, клапан нагнітає теплоносій на контур нагрівання приладу. Після того як вода нагріється, клапан повертає потік на основний контур. Головну роль водночас гратиме нагрівання рідини в баку, але не опалювальний контур.

«Дражиці» — бойлер непрямого нагрівання (200 літрів), який має триходовий клапан. Він рекомендований для тих місць, де вода в системі водопостачання вирізняється жорсткістю. У цьому разі варто відмовитися від використання двоконтурного котла, адже його елементи якнайшвидше вийдуть із ладу.

Основні вади

Бойлер непрямого нагрівання «Дражиці», під'єднання якого може вестися вами за вищеописане принципом, має не тільки плюси, а й мінуси. Як один з основних є висока вартість. Іноді браку споживачі вважають ще й складність встановлення. Однак це твердження правильне тільки для майстрів-початківців, які раніше не стикаються з монтажними роботами такого типу.

У деяких випадках вадою називають ще й необхідність встановлення теплового насоса, а також сонячного колектора. Прилади цього виробника іноді виявляються інерційними. Якщо в агрегата велика місткість води, то для нагрівання потрібен тривалий час. За розмірами таке обладнання перевершує проточні нагрівачі за типом газових колонок, тому для встановлення буде потрібний не тільки додатковий вільний простір, але й окрема кімната.

Поєднання

Вищеписні моделі бойлерів непрямого нагрівання марки «Дражиця» сконструйовані та виготовлені в Чехії. Вони можуть мати горизонтальне, вертикальне, навісне та стаціонарне виготовлення. Водночас ємність змінюється в межах від 100 до 1000 л.

fb.ru

Бойлер Drazice OKC 200 NTR

У сучасному світі водонагрівальні системи є досить потрібною продукцією, яка дає змогу в будь-який момент використовувати гарячу воду для будь-яких побутових потреб. Водонагрівальний бойлер Drazice OKC 200 NTR є надійним і зручним у використанні засобом, що забезпечує мешканців доступом до гарячої води, незалежно від температури повітря за вікном і атмосфери всередині приміщень.









Пристрій бойлера непрямого нагрівання Дражиці 200

Бойлер Drazice OKC 200 NTR належить до навісного обладнання й має зручну конструкцію, яка дає змогу встановлювати джерело теплоенергії в приміщеннях різної площі. Продукція від польської компанії «Дражиці» обладнана поліуретановою теплоізоляцією завтовшки 42 міліметри, має енергоефективність класу «В», вбудований термометр і два термостати (робочий і запобіжний).



Оскільки бойлер повністю виготовлений зі сталі, зовнішня та внутрішня поверхні надійно захищені від виникнення електрохімічної корозії та мінімізований шанс прояву гальванічного ефекту. Зручний сервісний люк дає змогу у вільний час провести роботи зі ліквідації опадів, накипу та водного каменю.

Технічні характеристики бойлера Drazice OKC 200 NTR/Z

Представлена модель зроблена як навісний нагрівач, що використовує непрямий тип підігрівання води. Обладнання випущене в об'ємі 200 літрів, що дає змогу завжди мати в наявності величезну кількість гарячої води для використання в господарстві та особистих потреб.

Водонагрівач Drazice OKC 200 здатний нагрівання з 12 до 60 градусів Цельсія за 28 хвилин за номінальної потужності 24 кВт. Практичні розміри обладнання: висота 130 см, діаметр 58.4 см., водночас вага пристрою (порожнина) становить усього 87 кг.!

Технічні характеристики бойлера Drazice OKCV 200 NTR

Ця модель має схожі характеристики з вищезгаданим пристроєм:

  • Об'єм становить 200 літрів;
  • Діаметр 58.4 см;
  • Висота бойлера Drazice OKCV 200 NTR 130 см;
  • Мінімальна температура становить 3 градуси, а максимальна — 80 градусів Цельсія;
  • Електроживлення здійснюється від мережі 230 В. за робочої частоти на 50 Гц.
  • Тиск у баку становить 0.6 MPa;
  • Робочий тиск теплообмінника — 0.4 MPa.

Відмінність полягає у показниках температури та масі — Drazice OKCV 200 NTR важить лише 80 кг.

Під'єднання бойлера непрямого нагрівання Drazice



Бойлер Drazice OKC 200 NTR та інші моделі від цієї компанії під'єднуються легко та просто, досить мати під рукою теплогенератор, у якості якого здатний виступати будь-який різновид водогрівного котла: газовий, електричний, дизельний, твердопаливний або піролізний. Такий бойлер є оптимальним у зв'язці з приладами опалення в приватному будинку, часто приєднується до сонячних колекторів. Зміна джерела забезпечення енергії (наприклад, з електричного на газовий) проходить у разі звичайної заміни теплогенератора, тоді як обв'язування, труби та інші елементи системи залишаються недоторканими.

nagdak.ru

Обв'язування бойлера непрямого нагрівання Drazice OKC 160 NTR

Обв'язування бойлера непрямого нагрівання Drazice OKC 160 NTR.Ісочні дані:Під'єднання ХВС і ГВС — 3/4" зовнішня різь Під'єднання гріючого контуру — 1" зовнішня різь рециркуляції ГВС — 3/4" внутрішня різь нижньої частини бака є вихід для монтажу зливного крана 1/2" внутрішня різь Необхідно під'єднати всі магістралі з металопластикової труби з можливістю їх вимкнення.Магістралі опалювального контуру Ø26 Магістралі ХВС, ГВС і рециркуляції Ø20

Список матеріалів
Найменування обладнання та матеріалів Кількість Ціна Подітог
Під'єднання ХВС і ГВС

Кут нарізний 3/4" вр.

2 шт.



Кут нарізний 3/4" вр.-нр.

2 шт.



Кран кульовий зі сгоном 3/4"

2 шт.



З'єднувач прес Ø20х3/4" нр.

2 шт.



Тройник 3/4" нр.

1 шт.



З'єднувач прес Ø26х3/4" вр.

2 шт.



Група безпеки для бойлера 3/4"

1 шт.



Розширювальний бак для ХВС  18 л.

1 шт.



Американка 3/4" вр.-нр.

1 шт.



Муфта 1"вр. х3/4"нр.

1 шт.



Загалом

Інші статті
  • Монтаж канального фанкойлу квартира Київ
    Стаття про Монтаж Канальних Фанкойлів у Системах Вентиляції та Кондиціонування Повітря Хочете дізнатися, як відбувається установка канальних фанкойлів у системах вентиляції та кондиціонування повітря? Наша стаття розкаже вам про це докладно. Ми розглянемо кожен етап монтажу, починаючи від підготовки фанкойлів до установки та завершуючи розміщенням декоративних елементів після завершення ремонту. Ви дізнаєтеся про те, як відбувається підключення фанкойлів до повітряних каналів та системи...
    Монтаж канального фанкойлу квартира Київ
  • Чи підійде тепловий насос? Що ще треба знати?
    У пошуках комфортного та дешевого опалення все частіше ми розглядаємо використання теплового насосу. Насамперед ми сподіваємося, що тепловий насос забезпечить низькі витрати на опалення та надійно працюватиме протягом кількох десятиліть. Це цілком виправдано, адже ціни на традиційні види палива швидко змінюються. З кожним роком вони стають вищими і важко передбачити, якою буде ситуація в найближчі роки.
    Чи підійде тепловий насос? Що ще треба знати?

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
