Насадка горелка самоочистная РЕТРА 1500 кВт (НГС-1500)

Насадка горелка самоочистная РЕТРА 1500 кВт (НГС-1500)

Следующая наша инновация - уникальная Самоочищающяяся Горелка Совкового типа, которая работает в едином комплексе с котлом и питательным бункером соединенных винтовым шнеком. Устройство имеет корпус с водяным охлаждением и подвижную платформу, движется по направляющим с помощью эксцентрика и мотор-редуктора, а также дает возможность равномерного распределения топлива по всей плоскости горелки и полного его сгорания. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система имеет длительный срок эксплуатации и устанавливается на котлы Ретра 4М 1350-1500 кВт (доступны модели для котлов мощностью до 3 МВт) и может применяться для широкого спектра топлива мелкой фракции, поскольку является неприхотливым к его качеству, сорта и влажности.

Горелка предназначена для экономного и безопасного сжигания пеллет, опилок, щепы и мелкого угля.

Горелка выполнена в виде "совка", который устанавливается на днище топки котла. Основной составной частью горелки является корпус с водяным охлаждением, передняя часть которого г-образной формы (неподвижный поддон) соединяется с боковыми частями горелки и образуют между собой замкнутое водное пространство. В неподвижном поддоне расположены форсунки для подачи первичного воздуха в зону горения.

Подвижной частью горелки является подвижной поддон, который движется по направляющим, расположенных в корпусе и самом поддоне. Ход поддона составляет 70-80 мм, что дает возможность равномерного распределения топлива по всей плоскости горелки. Подвижный поддон также содержит форсунки для подачи первичного воздуха.

Водоохлаждение подвижного поддона с корпусом осуществляется с помощью термостойких рукавов, которые соединяют крайние направляющие штоки подвижного поддона с подающим и обратным патрубками горелки. Водяной контур горелки связан с водяным контуром котла с помощью насоса.

Первичный и вторичный воздух подается в горелку по форсункам с воздушной камеры. На воздушной камере установлен патрубок для подключения вентилятора.

Поступательное движение подвижного поддона осуществляется с помощью эксцентрика, установленного в направляющую каретку, которая жестко соединена с направляющими штоками поддона.

Вращательное движение эксцентрика осуществляет червячный мотор-редуктор, закрепленный на раме привода. Подача топлива в горелку осуществляется через шнековую трубу, расположенную в корпусе горелки.

Работой привода подвижной каретки и работой вентилятора управляет электронный блок автоматики.

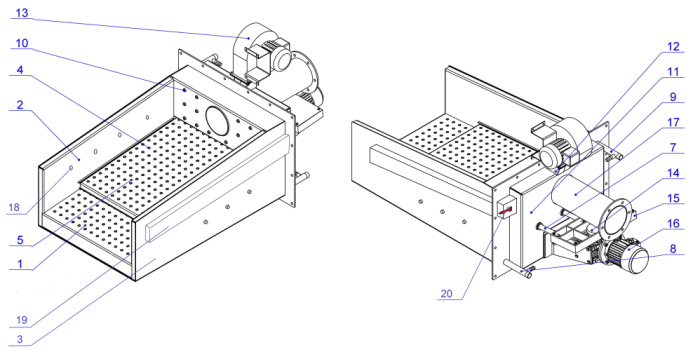

1. поддон неподвижный;
2. боковая левая часть корпуса;
3. боковая правая часть корпуса;
4. форсунки первичного воздуха;
5. подвижный поддон;
6. термостойкий рукав
7. направляющий шток;
8. патрубок подачи;
9. обратная патрубок;
10. форсунки вторичного воздуха;
11. воздушная камера;
12. патрубок подключения вентилятора;
13. вентилятор;
14. эксцентрик;
15. каретка эксцентрика;
16. мотор редуктор;
17. труба шнека;
18. форсунка третичного воздуха;
19. короб воздушный под форсунки;
20. шибер регулирования подачи третичного воздуха.

Параметры и размеры горелки

В комплект поставки горелки НПC входит:
